L’inverter ibrido X1-HYB-LV, disponibile in diverse versioni a seconda delle esigenze, è l’ultima soluzione di Solax Power per massimizzare l’efficienza e l’autoconsumo negli impianti FV domestici.
Solax Powerpresenta un nuovo inverter ibrido monofase a bassa tensione, l’X1-HYB-LV, progettato per massimizzare l’efficienza e l’autoconsumo negli impianti fotovoltaici residenziali. Una soluzione che consente agli impianti domestici di evolvere verso una gestione energetica autonoma, flessibile e performante.
Un modello per ogni esigenza
Gli inverter X1-HYB-LV sono disponibili in diverse versioni che coprono un range di potenza nominale in uscita AC che va dai 3.0 kW fino ai 6.0 kW, in base alle diverse esigenze di consumo. Uno degli elementi tecnici più rilevanti è l’elevata capacità di sovradimensionamento fotovoltaico, che arriva fino al 200% della potenza nominale dell’inverter e permette di collegare un campo fotovoltaico di grandi dimensioni, sfruttando al meglio la generazione anche in condizioni di irraggiamento non ottimale.
L’inverter è progettato per supportare pannelli solari ad alta potenza, grazie a una corrente massima di ingresso DC di 16 A. L’architettura del sistema si basa su due MPPT (Maximum Power Point Tracking) indipendenti, caratterizzati da una tensione di avvio di soli 110 V e un intervallo operativo che si estende da 80 V a 520 V. Questo ampio intervallo di lavoro e la bassa tensione di avvio assicurano tempi di operatività prolungati e una resa complessiva superiore.
L’inverter gestisce in modo ottimale l’accumulo, essendo compatibile sia con batterie al Litio che al Piombo-Acido, e offre una corrente massima di carica/scarica che tocca i 120 A nei modelli di potenza superiore.
Sicurezza e protezione elettrica
Per la gestione delle emergenze, è integrata la funzione EPS 97460(Emergency Power Supply) con un tempo di commutazione di livello UPS, inferiore a 10 ms. In modalità di backup, il sistema è in grado di sostenere picchi di potenza apparente (EPS Peak) fino al 200% per 10 secondi, garantendo la continuità dei carichi essenziali.
Costruito per l’installazione esterna, l’inverter presenta un elevato grado di protezione IP65. L’unità dispone di un SPD integrato per una protezione completa contro le sovratensioni e un meccanismo di rilevamento della temperatura del terminale batteria. Inoltre, per incrementare la sicurezza dell’impianto, è disponibile la protezione AFCI (Arc-Fault Circuit Interrupter), che identifica e previene automaticamente i pericoli derivanti dagli archi elettrici causati da collegamenti allentati o deterioramento dei cavi.
L’inverter opera in un ampio intervallo di temperatura, da -25 °C a +60 °C (con derating sopra i +45 °C), ed è raffreddato principalmente in modo naturale (con Smart Cooling nei modelli di potenza maggiore).

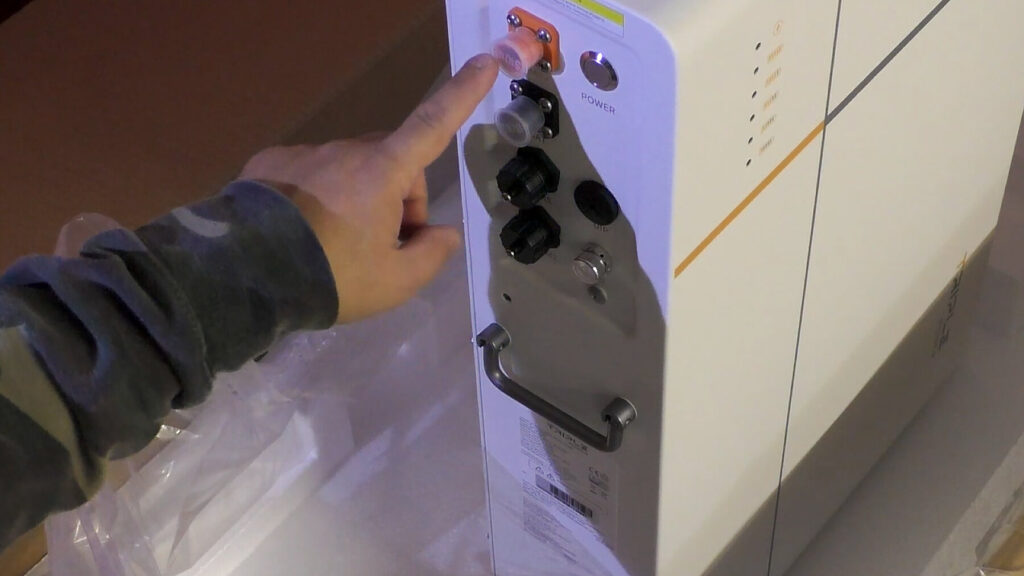

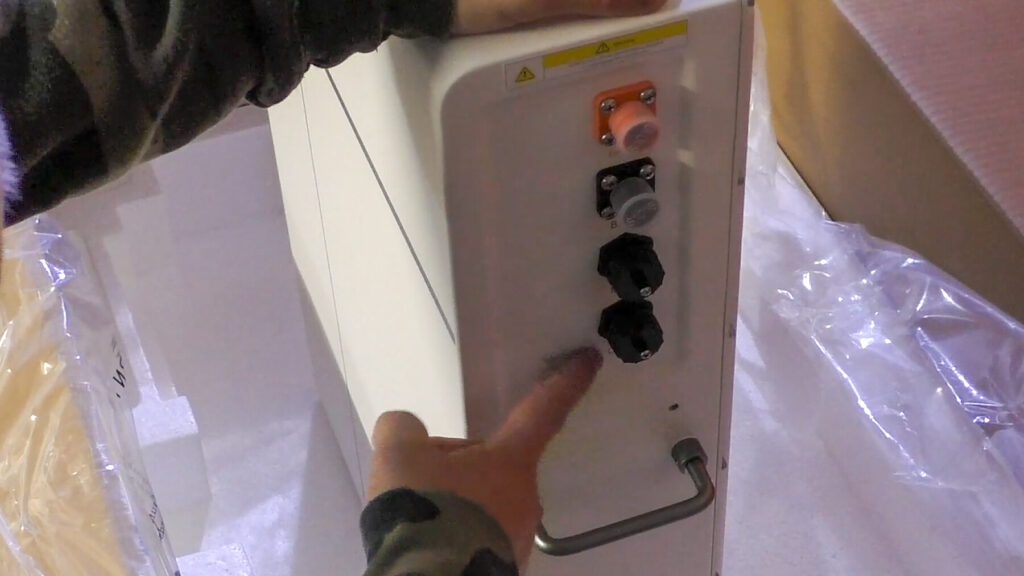

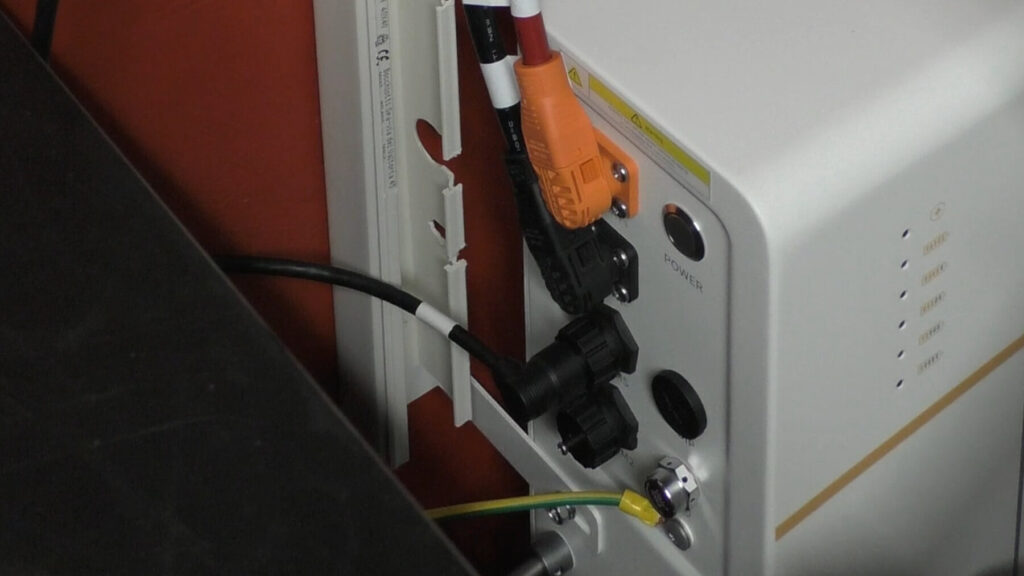

1 SUL LATO sinistro della batteria sono presenti: la connessione di potenza; il connettore BMS; la porta COM 2, la valvola di sfiato per sovratensioni, il punto di terra obbligatorio e il pulsante d’accensione. Sul lato destro: la connessione di potenza, il connettore BMS, la porta COM e il punto di terra
1 SUL LATO sinistro della batteria sono presenti: la connessione di potenza; il connettore BMS; la porta COM 2, la valvola di sfiato per sovratensioni, il punto di terra obbligatorio e il pulsante d’accensione. Sul lato destro: la connessione di potenza, il connettore BMS, la porta COM e il punto di terra

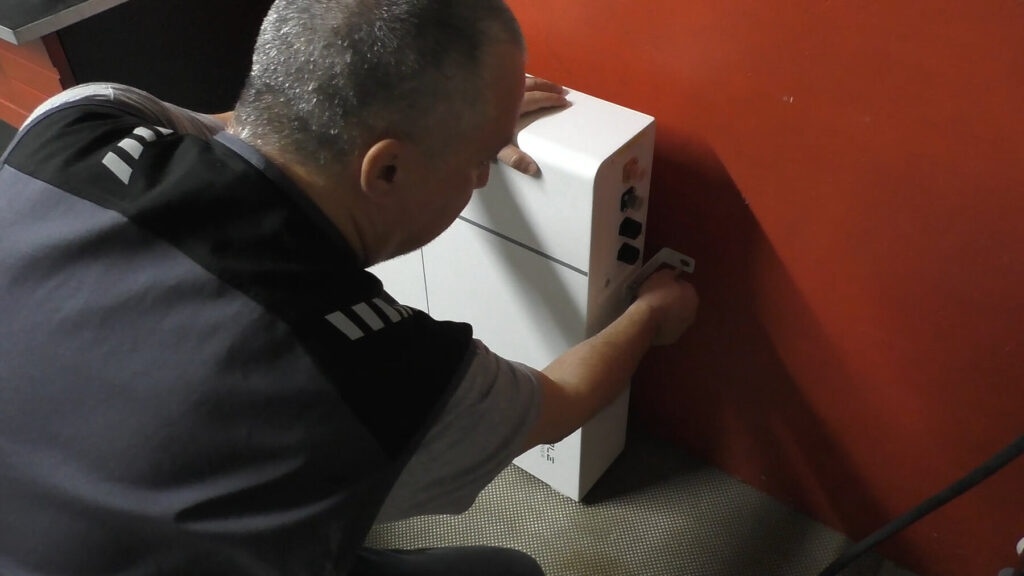

2 SE POSIZIONATA a pavimento, è raccomandato fissare la batteria alla parete con le staffe di sicurezza in dotazione per evitare movimenti o cadute, non lasciare l’accumulo libero
2 SE POSIZIONATA a pavimento, è raccomandato fissare la batteria alla parete con le staffe di sicurezza in dotazione per evitare movimenti o cadute, non lasciare l’accumulo libero
3 SGUAINARE un cavo dati e selezionare i fili Bianco/Arancio (Pin 9) e Marrone (Pin 10), che sono gli esterni nel connettore RJ45. Arrotolare, raddoppiare e intestare i due fili con i puntali in dotazione
3 SGUAINARE un cavo dati e selezionare i fili Bianco/Arancio (Pin 9) e Marrone (Pin 10), che sono gli esterni nel connettore RJ45. Arrotolare, raddoppiare e intestare i due fili con i puntali in dotazione

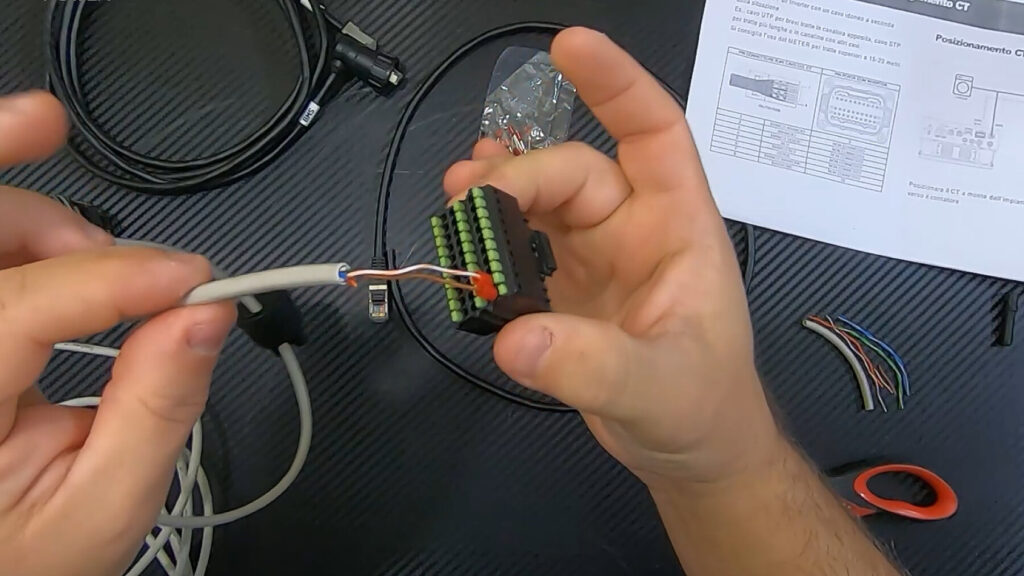

4 INSERIMENTO dei conduttori del CT nella morsettiera COM: Pin 9 per Bianco/Arancio e Pin 10 per Marrone. Assicurarsi che siano spinti a fondo e che non si sfilino, verificando la corretta crimpatura

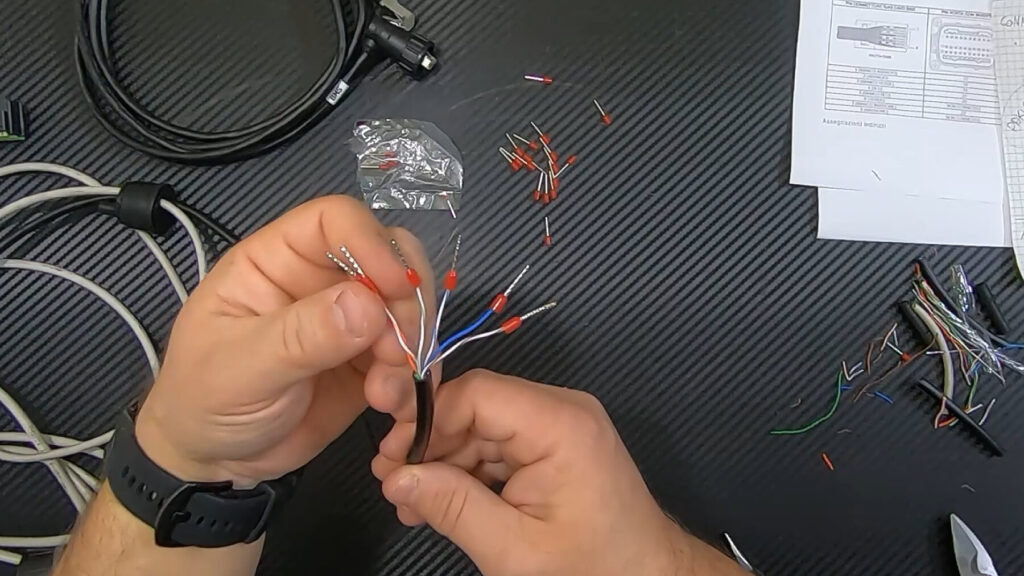

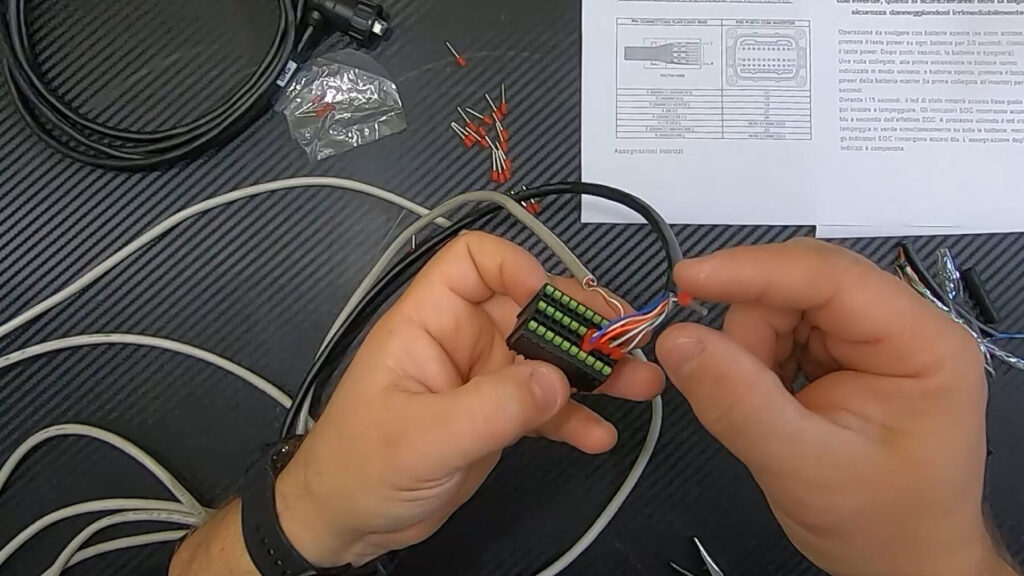

5 PER LA PREPARAZIONE del cavo di comunicazione BMS, sguainare il cavo e selezionare i conduttori Bianco/Arancio, Arancio, Bianco/Verde, Blu, Bianco/Blu e Bianco/Marrone. Arrotolare e raddoppiare tutti i sei fili e intestarli con i puntali in dotazione per una connessione sicura
5 PER LA PREPARAZIONE del cavo di comunicazione BMS, sguainare il cavo e selezionare i conduttori Bianco/Arancio, Arancio, Bianco/Verde, Blu, Bianco/Blu e Bianco/Marrone. Arrotolare e raddoppiare tutti i sei fili e intestarli con i puntali in dotazione per una connessione sicura
6 CHIUDERE il connettore COM, assicurandosi che il cavo sia ben serrato nel pressacavo e che il connettore sia incastrato correttamente (entra in un solo verso) nella porta dell’inverter

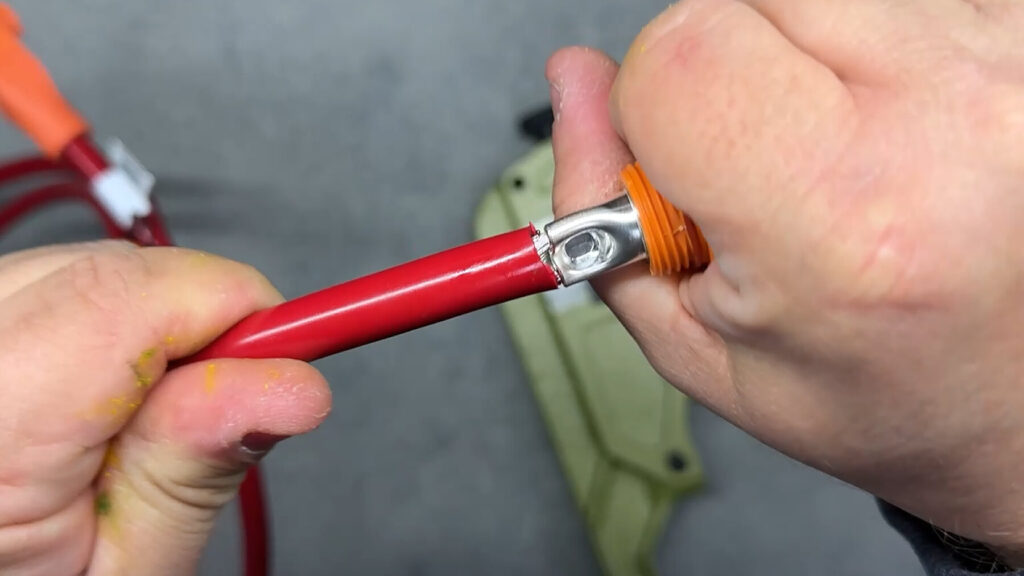

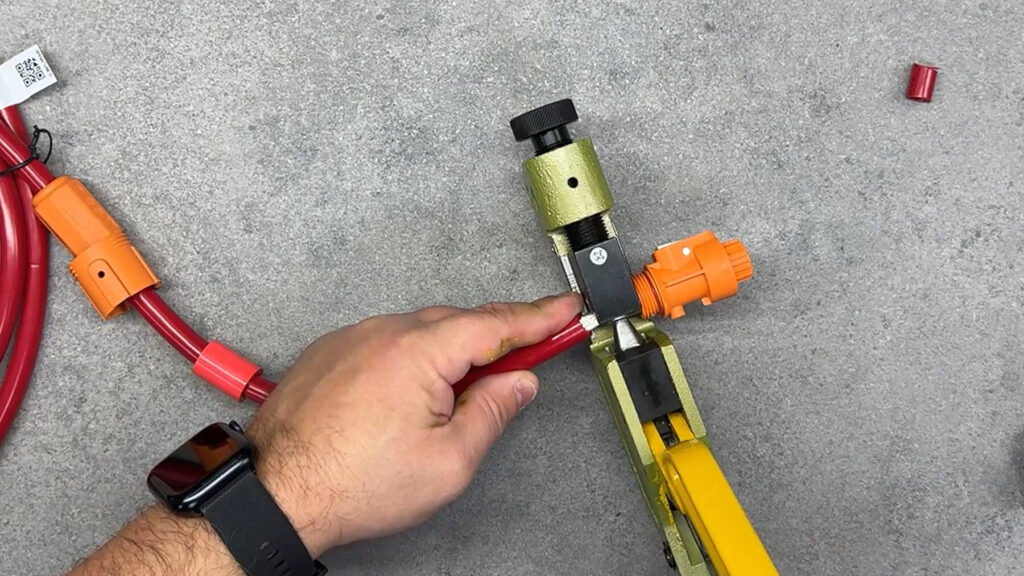

7 PREPARAZIONE del connettore di potenza batteria (lato inverter). Sguainare il cavo per circa 1 cm. La fase più critica è la crimpatura del cavo sul terminale metallico: è necessaria una pinza a crimpare idonea (matrice) per garantire un contatto elettrico perfetto e sicuro sotto alta corrente
7 PREPARAZIONE del connettore di potenza batteria (lato inverter). Sguainare il cavo per circa 1 cm. La fase più critica è la crimpatura del cavo sul terminale metallico: è necessaria una pinza a crimpare idonea (matrice) per garantire un contatto elettrico perfetto e sicuro sotto alta corrente
7 PREPARAZIONE del connettore di potenza batteria (lato inverter). Sguainare il cavo per circa 1 cm. La fase più critica è la crimpatura del cavo sul terminale metallico: è necessaria una pinza a crimpare idonea (matrice) per garantire un contatto elettrico perfetto e sicuro sotto alta corrente
8 ASSEMBLAGGIO del connettore di potenza. Una volta chiuso, assicurarsi che il meccanismo di blocco di sicurezza a leva del connettore lato inverter sia funzionante per evitare sganci involontari
8 ASSEMBLAGGIO del connettore di potenza. Una volta chiuso, assicurarsi che il meccanismo di blocco di sicurezza a leva del connettore lato inverter sia funzionante per evitare sganci involontari

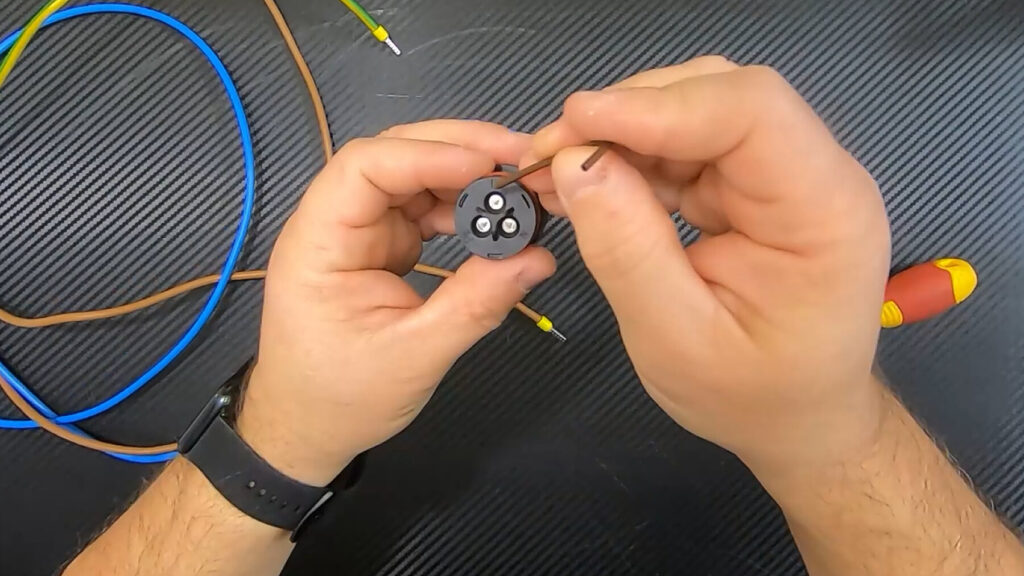

9 COLLEGAMENTO dei connettori AC (GRID, EPS, GEN). Spingere ogni connettore fino al “clack” finale. Ricordare sempre che per lo sgancio è necessario premere la linguetta arancione di sicurezza
9 COLLEGAMENTO dei connettori AC (GRID, EPS, GEN). Spingere ogni connettore fino al “clack” finale. Ricordare sempre che per lo sgancio è necessario premere la linguetta arancione di sicurezza

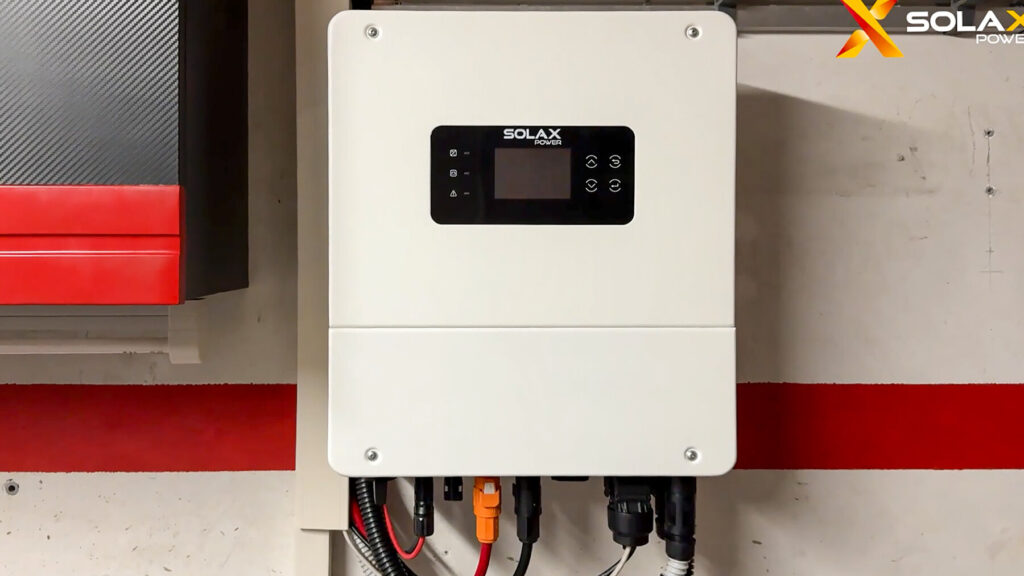

10 PRIMA DI DARE tensione, assicurarsi di aver collegato i punti di terra sull’inverter e sulla batteria. Impostare il Grid, le stringhe (PV1, PV2) e infine attivare la batteria tramite il pulsante apposito
10 PRIMA DI DARE tensione, assicurarsi di aver collegato i punti di terra sull’inverter e sulla batteria. Impostare il Grid, le stringhe (PV1, PV2) e infine attivare la batteria tramite il pulsante apposito

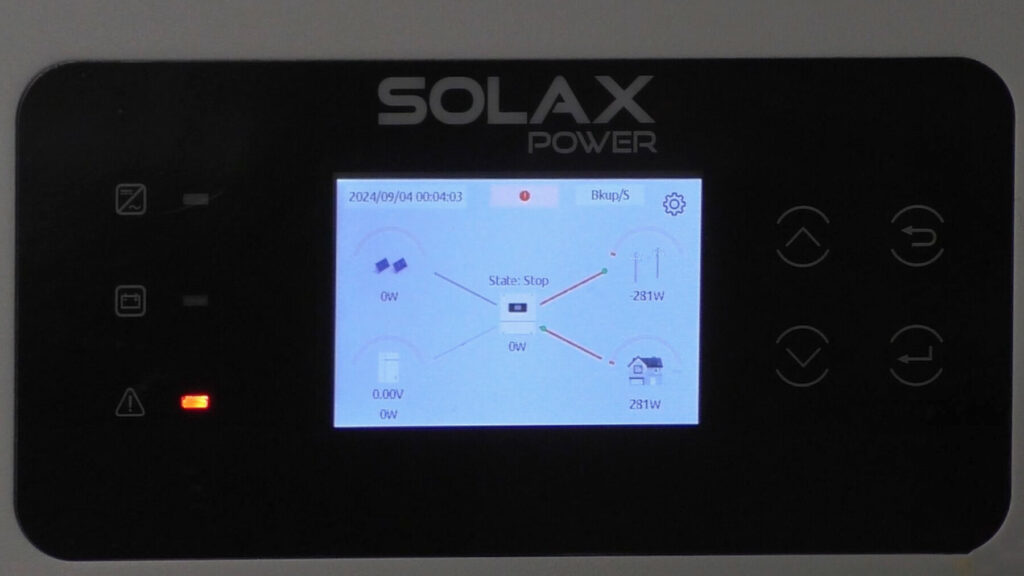

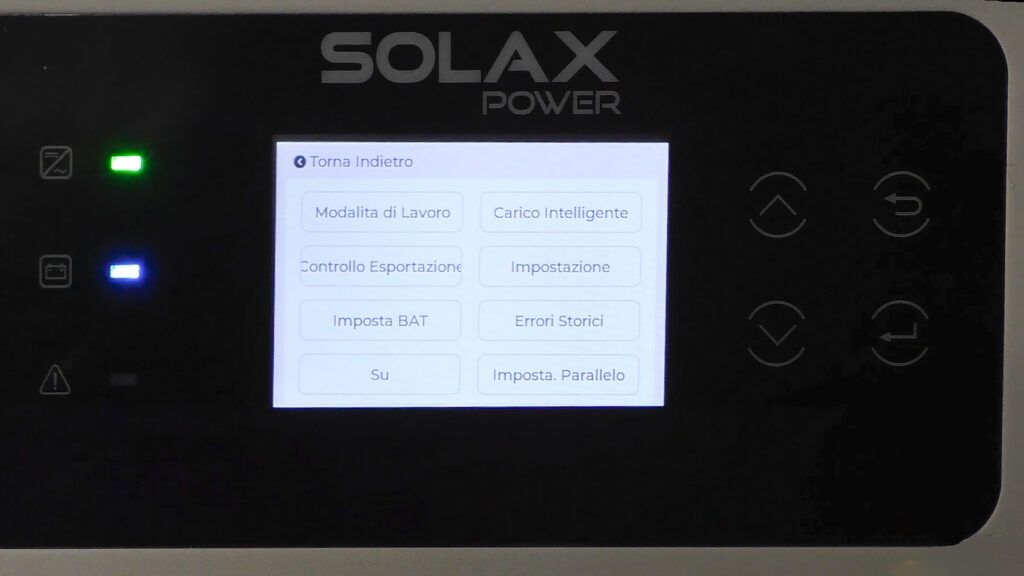

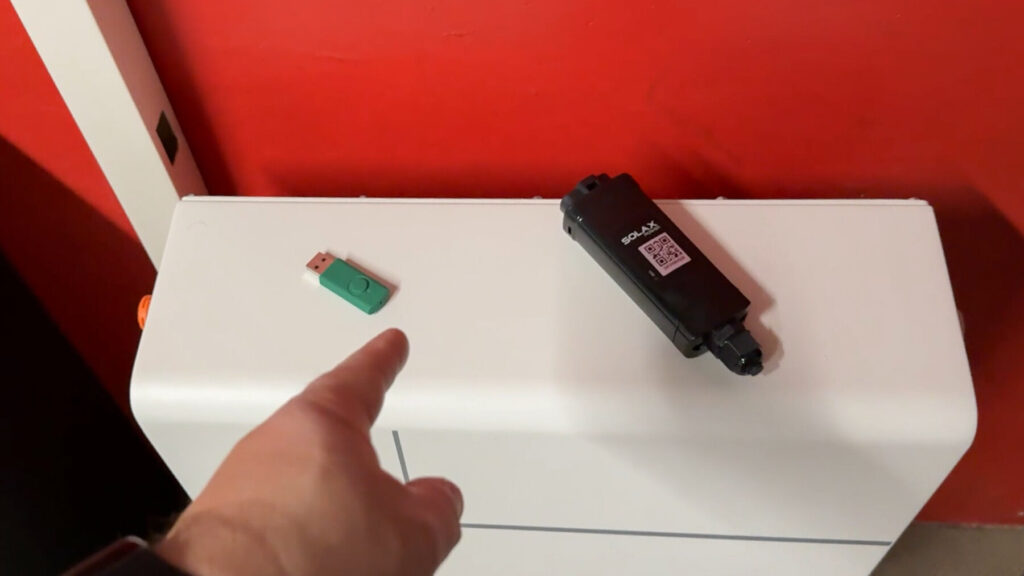

11 ESEGUIRE L’ACCESSO e la navigazione nel menù del display per il settaggio delle impostazioni generali di sistema e di rete

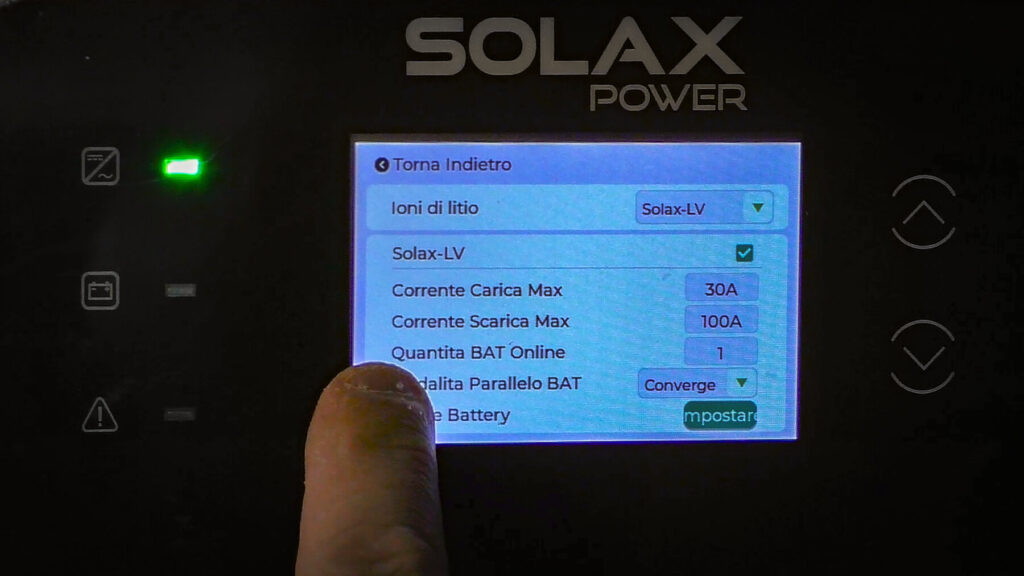

12 SETTAGGIO BMS: nel menù dedicato alla batteria, selezionare il tipo “Lithium-Ion”, flaggare “Solax-LV” (o la batteria specifica in uso) e impostare i parametri di carica e scarica (correnti) come da specifiche
13 IMPOSTAZIONE della modalità di lavoro desiderata (ad es. Auto, Time-of-Use, Backup) in base alle esigenze del cliente
I CONSIGLI PER L’INSTALLATORE
ANDREA ALBERTON, Coordinatore Tecnico SolaX Power
«La gamma X1-HYB-LV è una soluzione ibrida espandibile, capace di gestire fino a 10 unità in parallelo con full backup integrato (EPS) e una risposta rapidissima ai carichi (entro 0,3 secondi tramite CT). L’inverter è compatibile con i generatori e integra funzioni intelligenti come il tracciamento dell’ombra.
Lato installazione, la sicurezza è prioritaria: l’unità richiede il fissaggio a vite laterale dopo l’installazione a parete e i connettori AC (GRID, EPS, GEN) sono dotati di uno sgancio di sicurezza a linguetta arancione. La batteria T-BAT LV 5.3, certificata IP65, deve essere ancorata a parete e i suoi cavi di potenza (3 AWG) necessitano di una crimpatura dedicata sul terminale, mentre tutte le connessioni di comunicazione devono utilizzare i puntali specifici in dotazione per una perfetta affidabilità».
