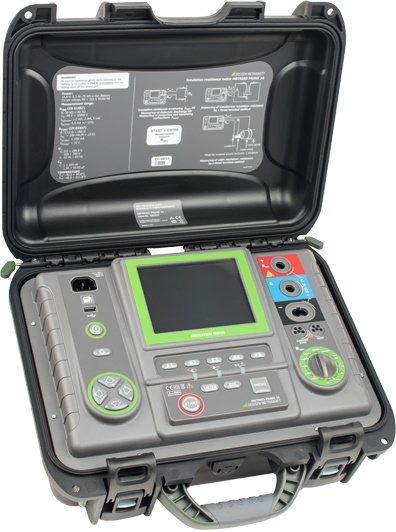

Presentato da GMC-Instruments Italia (Biassono, MB) il Metriso Prime10 è il nuovo misuratore d’isolamento capace di rilevare valori di resistenza fino a 40 TΩ in conformità EN 61557-2, con tensioni disponibile da 50V a 10kV, suddivisi in otto valori (50V, 100V, 250V, 500V, 1000V, 2500V, 5000V, 10000V).
Nove sono i campi di misura della resistenza, con risoluzione minima di 1kΩ, selezionabili in funzione della tensione applicata.
Due sono i metodi utilizzati: a tensione stabile, oppure a tensione crescente, in funzione dell’attività di misura.
La misurazione dell’indice di polarizzazione e del rapporto di assorbimento fanno parte delle funzioni associate a questo strumento, importanti per l’individuazione del deterioramento delle parti isolanti. L’impostazione dei valori limite per le misure dei valori di resistenza consente di tenere sotto controllo eventuali anomalie o difetti. Tutte le attività su Metriso Prime10 sono gestite e visualizzate sul display locale permette, che permette di visualizzare le curve R/I e R/U e di accedere ai valori salvati nella memoria interna.
La misura delle “basse resistenze” consente di eseguire la prova di continuità dei collegamenti equipotenziali e di terra in conformità alla EN 61557-4, con corrente >200mA.
Funzioni
- Visualizzazione continua della resistenza d’isolamento misurata o della corrente di dispersione
- Scarico automatico del dispositivo in prova a fine prova d’isolamento
- Indice di polarizzazione (PI), coefficienti di assorbimento Ab1 e Ab2, rapporto di assorbimento dielettrico (DAR)
- Tempi di misura regolabili fino a 99’59”
- Tempi di verifica T1, T2 e T3 per la verifica dei coefficienti d’assorbimento in un intervallo da 1 a 600 s
- Corrente di prova: 1,2 mA, 3 mA e 5 mA
- Metodo misura isolamento a 2 o 3 fili
- Misura di capacità durante il test di isolamento RISO
- Scarica dielettrica (DD)
- Localizzazione dei guasti
- Valori limite regolabili per valori di resistenza misurati per RINS e RCOUNT
- Misura della corrente di dispersione durante il test di isolamento
- Misurazione tensione continua e alternata da 0 a 750 V
- Rappresentazione grafica della resistenza d’isolamento sul display durante la misurazione
- Display LCD 5.6 ” con retroilluminazione
- Illuminazione della tastiera
- Funzionamento con batteria ricaricabile agli ioni di litio oppure da rete elettrica
- Caricabatterie rapido interno
