La gestione di reti LAN aziendali complesse, soprattutto in contesti critici, richiede switch managed di alto livello, progettati per gestire e monitorare in modo intelligente ed efficace il traffico di rete, resistendo anche alle condizioni operative più avverse.

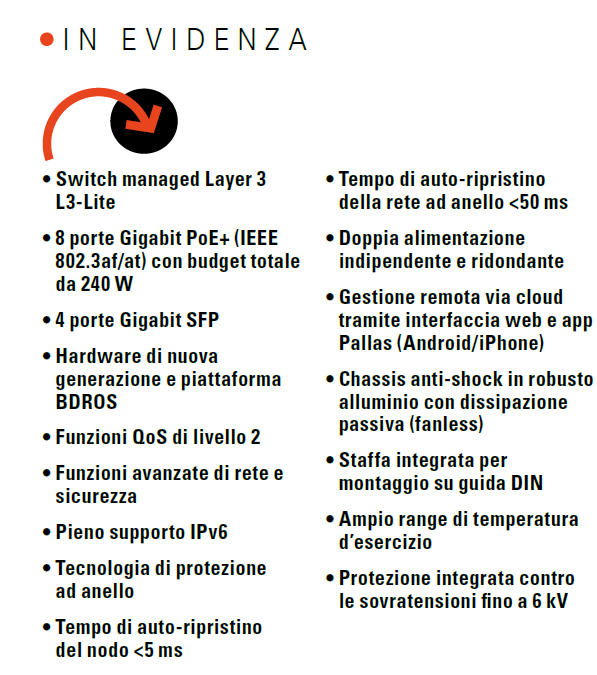

Gli switch managed IES200-L25, prodotti dall’azienda cinese BDCOM e distribuiti in Italia da Advanced Innovations, rispondono a queste esigenze garantendo elevate prestazioni e un’affidabilità superiore rispetto a soluzioni tradizionali. Il modello IES200- L25-8P4S, posizionato ai vertici della gamma, supporta il Layer L3-Lite e si distingue per l’elevato numero di porte disponibili (ben 12), la qualità della componentistica e le soluzioni intelligenti per la sicurezza e il controllo del traffico dati. Tramite l’app Pallas è possibile gestire il dispositivo anche via cloud.
12 porte gigabit e doppia alimentazione ridondante

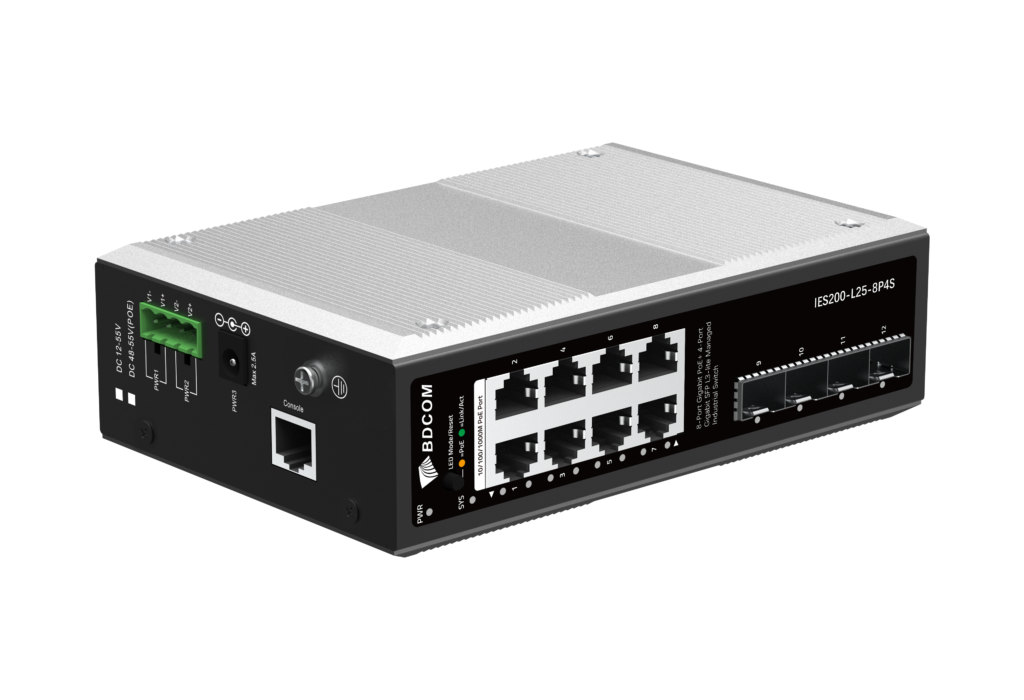

Lo switch BDCOM IES200- L25-8P4S mette a disposizione 8 porte RJ45 Gigabit PoE+ (IEEE 802.3af/at) e 4 porte SFP Gigabit per uplink in fibra ottica su lunghe distanze. Il budget energetico PoE totale è pari a 240 W, con un limite di 30 W per singola porta, valore sufficiente anche per telecamere PTZ e dispositivi industriali ad alto assorbimento.

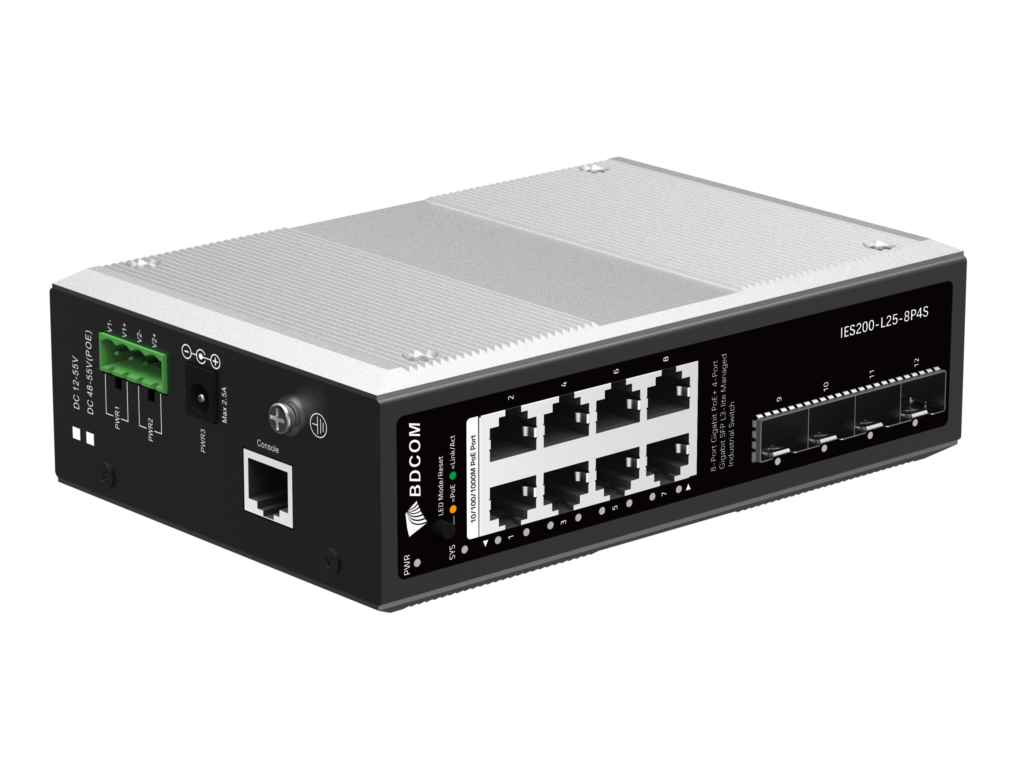

Sul fianco del dispositivo sono presenti anche una presa jack a 12 Vcc per l’alimentazione non-PoE e 4 terminali Phoenix per il collegamento di due sorgenti di alimentazione indipendenti a 48÷55 Vcc. In caso di guasto della sorgente primaria, lo switch continua a funzionare senza interruzioni, attingendo automaticamente alla seconda e garantendo così la continuità operativa.
Hardware e piattaforma next-gen con funzioni di rete avanzate
Il modello IES200-L25-8P4S è basato su hardware di nuova generazione ad alte prestazioni e sulla piattaforma proprietaria BDROS di BDCOM, che migliorano gestione, affidabilità e sicurezza dei dati. Supporta numerose funzioni di rete avanzate, tra cui VLAN per la creazione di sottoreti virtuali indipendenti da una singola rete fisica, QoS (qualità del servizio con gestione delle priorità) e QinQ (doppio tagging) per l’espansione dello spazio VLAN fino a un massimo teorico di oltre 16 milioni di reti virtuali.
Nonostante operi con una versione “ridotta” del Layer 3, lo switch supporta routing statico e inter-VLAN routing, consentendo la comunicazione tra sottoreti diverse configurate sullo switch e migliorando l’efficienza della rete locale. Sono inoltre disponibili nume rose funzioni di sicurezza, tra cui ACL (Access Control List L2-L4), Port Security, DHCP Snooping, autenticazione IEEE 802.1X e altre ancora descritte di seguito.
Tecnologia di protezione ad anello con protocolli avanzati
Lo switch BDCOM adotta una tecnologia di protezione ad anello con commutazioni rapide per ridurre al minimo le interruzioni di rete causate dalla rottura di un cavo o dal guasto di un nodo. Supporta la creazione di reti ad anello auto-ripristinanti tra qualsiasi coppia di porte e la gestione di più anelli indipendenti.
Questa tecnologia integra diversi protocolli e meccanismi progettati per garantire la continuità del servizio e prevenire i loop di rete, tipici delle topologie ad anello con percorsi ridondanti. Sebbene la ridondanza aumenti la tolleranza ai guasti, può generare il fenomeno del broadcast storm, in cui i pacchetti di dati circolano indefinitamente saturando la banda e bloccando la rete.I protocolli di protezione ad anello evitano questo problema bloccando logicamente uno dei percorsi e riattivandolo rapidamente in caso di necessità.
BDCOM supporta sia protocolli consolidati come STP, RSTP e MSTP, sia soluzioni più moderne come ERPS (Ethernet Ring Protection Switching), con tempi di recovery estremamente ridotti, requisito fondamentale per applicazioni in reti industriali, metropolitane e data center. Il tempo di ripristino dichiarato per ciascun nodo è inferiore a 5 ms, mentre quello tipico dell’intera rete ad anello non supera i 50 ms.
Funzioni QoS di livello 2 per una rete più ordinata ed efficiente
Lo switch supporta funzioni QoS di livello 2 per una gestione granulare e gerarchica della banda, andando oltre la semplice priorità dei pacchetti grazie a Rate Limiting (limitazione della velocità) e Traffic Shaping (modellamento del traffico).
Il sistema Rate Limiting imposta un tetto massimo di banda per porte o VLAN specifiche, mentre il sistema Traffic Shaping mette in coda i pacchetti senza scartarli, trasmettendoli gradualmente per smussare i picchi di traffico dati e ridurre la congestione.
La gestione gerarchica consente di definire regole multilivello, per esempio garantendo una banda minima a un intero dipartimento e, all’interno di tale quota, assegnando una priorità maggiore a servizi critici come VoIP o streaming video, evitando la monopolizzazione della banda.
Pieno supporto IPV6 per applicazioni smart complesse
Lo switch BDCOM è pienamente compatibile con lo standard IPv6, assicurando la continuità operativa delle reti attuali e future. Supporta ICMPv6 per la gestione degli errori e la diagnostica di rete, DHCPv6 per l’assegnazione automatica degli indirizzi o come relay, ACLv6 per il filtraggio del traffico basato su indirizzi a 128 bit, IPv6 Telnet per la gestione remota via CLI, nonché i meccanismi NDP (IPv6 Neighbor Discovery) e PMTUD (Path MTU Discovery).
È inoltre disponibile il supporto a MLD Snooping (Multicast Listener Discovery), per ascoltare il traffico di controllo e capire quali dispositivi sono interessati a ricevere determi nati flussi multicast – come lo streaming della videosorveglianza – inoltrandoli solo a loro così da ottimizzare l’uso della banda.
Il modello IES200-L25-8P4S è quindi un dispositivo dual-stack, in grado di gestire contemporaneamente traffico IPv4 e IPv6, caratteristica fondamentale in contesti Smart City e Traffic Control, dove il numero di sensori supera spesso le capacità dello standard IPv4 tradizionale.
Gestione remota via cloud con app e interfaccia web
Lo switch supporta il protocollo SNMP per il monitoraggio standard dei dispositivi di rete e la piattaforma cloud proprietaria Pallas, accessibile da web interface e tramite app mobile scaricabile su Google Play (per i dispositivi Android) e App Store (solo per iPhone).
Dopo l’installazione dell’applicazione, è sufficiente creare un sito, descriverlo e aggiungere lo switch inserendo nome e MAC address.
Una volta registrato, è possibile gestire l’apparecchio e aggiungere altri dispositivi, con aggiornamento automatico della topologia dell’impianto. Tra le funzionalità disponibili rientrano la gestione delle porte PoE, il monitoraggio dei consumi e dei flussi di rete, la configurazione delle VLAN e degli access point wireless, il riavvio remoto e molto altro, direttamente dall’interfaccia grafica, toccando o cliccando il dispositivo sulla mappa.
Chassis in alluminio ad alta resistenza
Tra gli altri punti di forza dello switch BDCOM IES200-L25- 8P4S spiccano sia la qualità della componentistica meccanica ed elettronica sia la robustezza strutturale.
L’involucro in lega di alluminio è compatto (con dimensioni di circa 138x108x44 mm) e altamente dissipante, consentendo un funzionamento silenzioso grazie al raffreddamento passivo fanless.

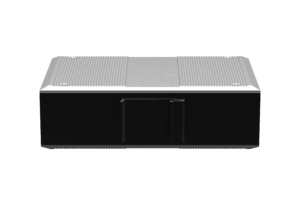

Lo chassis è resistente a urti, vibrazioni e interferenze elettromagnetiche tipiche degli ambienti industriali, è certificato IP40 ed è predisposto per il montaggio su guida DIN.
I circuiti elettronici sono protetti da picchi di tensione anomali e temporanei, come quelli causati da fulmini indiretti o manovre sulla rete elettrica, fino a 6.000 Volt. Inoltre, sono progettati per operare in un ampio range di temperatura, da -40 °C a +75 °C. Il MTBF (Mean Time Between Failures) dichiarato di 800.000 ore conferma l’elevata affidabilità del dispositivo nel lungo periodo.
Gli switch LAN sono dispositivi di rete che svolgono un compito importante ma spesso sottovalutato: connettere fisicamente tra loro diversi apparati tecnologici – come PC, server, router, extender e sistemi di sicurezza – all’interno di una rete LAN, permettendo l’instradamento dei pacchetti di dati in modo sicuro ed efficiente.
Gli switch LAN si suddividono in due categorie principali: unmanaged (non gestiti) e managed (gestiti). Gli switch unmanaged sono soluzioni semplici, economiche e facili da installare (plug & play). Il loro unico scopo è creare nuove porte LAN per il collegamento Ethernet dei dispositivi di rete in ambito domestico o lavorativo, senza offrire funzionalità di monitoraggio o controllo del traffico. Possono essere paragonati a una ciabatta multipresa elettrica, che permette di moltiplicare le prese disponibili partendo da un’unica spina.
Gli switch managed, invece, sono dispositivi più complessi e costosi, in quanto permettono di configurare, gestire e monitorare il traffico di rete, anche da remoto. Integrano strumenti avanzati per ottimizzare prestazioni e sicurezza. Tra i principali vantaggi rientrano la possibilità di creare reti VLAN, suddividendo virtualmente una rete fisica in più sottoreti indipendenti, la gestione della qualità del servizio (QoS) per assegnare priorità a flussi critici come VoIP e video, e il controllo degli accessi tramite Port Security, liste di controllo (ACL) e sistemi di autenticazione, a tutela della rete da accessi non autorizzati.
Cosa sono i “layer” e come si differenziano
Gli switch managed si distinguono principalmente in base ai livelli (layer) del modello OSI (Open Systems Interconnection) sui quali operano. In generale, più alto è il livello, maggiore è la capacità del dispositivo di analizzare, gestire e instradare i dati in modo intelligente.
- Il Layer 1 (L1) è il livello puramente fisico: gestisce esclusivamente i segnali senza analizzarne il contenuto, replicandoli sulle porte secondo una logica di cross-connect.
- Il Layer 2 (L2 – Data Link) consente l’instradamento dei dati utilizzando gli indirizzi MAC e permette di identificare quale dispositivo è collegato a una specifica porta grazie alla tabella MAC. Supporta inoltre funzionalità come VLAN e QoS, ma limita la comunicazione ai soli dispositivi appartenenti alla stessa rete o sottorete.
- Il Layer 3 (L3) combina le funzionalità di switch e router ed è spesso definito Multilayer Switch. Permette di gestire il routing direttamente in hardware, analizzare indirizzi MAC e IP ed effettuare il routing inter-VLAN internamente, senza la necessità di un router esterno. Esiste infine una versione “ridotta” del Layer 3, denominata L3-Lite, che offre funzionalità di routing IP di base, come il routing statico e protocolli di routing dinamico semplici (per esempio RIP), ma senza le funzioni avanzate di routing, gestione e sicurezza tipiche degli switch Layer 3 completi.
