Quando il gioco si fa critico

Con il termine “infrastrutture critiche” si fa riferimento principalmente ai siti industriali che forniscono servizi essenziali e strategici – come energia elettrica, gas, acqua, telecomunicazioni e raccolta dei rifiuti – ma anche ai parchi solari e agli aeroporti civili e militari: contesti in cui il monitoraggio e la protezione richiedono strumenti più avanzati e affidabili rispetto ai tradizionali sensori perimetrali e volumetrici impiegati in ambito residenziale e commerciale.

I tentativi di sabotaggio o furto nell’ambito delle infrastrutture critiche, infatti, non si limitano a semplici interruzioni dei singoli servizi o a una perdita economica: a causa del cosiddetto “effetto valanga”, possono innescare reazioni a catena in grado di amplificare l’impatto dell’evento e portare a conseguenze ben più gravi, addirittura fino alla completa paralisi delle attività essenziali per la vita di ogni giorno. Per questo motivo è fondamentale ricorrere a sistemi di protezione efficaci, tempestivi e affidabili, capaci di rilevare i potenziali rischi con largo anticipo, anche in condizioni ambientali critiche, mantenendo un basso tasso di falsi allarmi. Analizziamo quindi le soluzioni più efficaci e le tecnologie oggi impiegate nei diversi ambiti applicativi.

Sensori MEMS, magnetofonici e piezodinamici per la sicurezza perimetrale estesa

Recinzioni e cancellate a protezione delle infrastrutture critiche possono estendersi per decine o centinaia di metri, arrivando a coprire addirittura diversi chilometri nel caso dei parchi fotovoltaici e degli aeroporti. Spesso, inoltre, si trovano in aree soggette a disturbi ambientali (come la presenza di animali selvatici o vegetazione) e prive di illuminazione. Per il solo monitoraggio può essere sufficiente un sistema di videosorveglianza con telecamere selezionate ad hoc e posizionate nei punti chiave del perimetro. Per garantire anche la protezione da intrusioni e sabotaggi, come il taglio delle recinzioni, si utilizzano invece sensori MEMS o piezodinamici applicati direttamente alle strutture perimetrali.

I sensori MEMS (Micro Electro-Mechanical Systems) rilevano l’accelerazione di gravità sui tre assi (X, Y e Z), successivamente elaborata da un controller che la confronta con i valori di riferimento impostati in fase di installazione. Movimenti e vibrazioni causati, per esempio, da sfondamenti, scavalcamenti o tagli vengono rilevati con elevata tempestività e precisione, generando i relativi alert. Le perturbazioni ambientali (vento, pioggia, grandine, lievi vibrazioni prodotte da piccoli animali) possono essere filtrate in fase di calibrazione iniziale o di post-elaborazione (con o senza l’ausilio dell’intelligenza artificiale, rendendo il sistema di sicurezza altamente immune ai falsi allarmi.

Nella protezione perimetrale trovano impiego anche soluzioni basate su cavi magnetofonici e sensori piezodinamici, particolarmente adatte a recinzioni semirigide con pannelli elettrosaldati, cancellate e, in alcuni casi, anche recinzioni leggere deformabili. I sensori piezodinamici, invece, utilizzano elementi capacitivi o piezoelettrici disposti in modo puntiforme per rilevare e misurare le vibrazioni.

Un singolo controller è in grado di gestire centinaia di sensori, identificando con precisione il settore “violato”. I sensori possono essere attivi o passivi (senza alimentazione) e risultano anch’essi altamente immuni ai fattori ambientali e alle fonti di disturbo presenti in prossimità della recinzione. I cavi magnetofonici convertono in segnali elettrici l’energia vibrazionale generata da tentativi di taglio, scuotimento, sfondamento o scavalcamento di muri e recinzioni.

Loop in fibra ottica per recinzioni e parchi solari

Le soluzioni basate su fibra ottica si configurano come veri e propri “anelli” (loop) in grado di monitorare in modo continuo e intelligente lo stato delle recinzioni leggere e di componenti di valore, come i pannelli solari. La fibra ottica, per sua natura, è immune ai disturbi elettrici e alle condizioni atmosferiche più estreme, non è infiammabile e offre un’eccellente capacità di propagazione: caratteristiche chiave per la realizzazione di sistemi di monitoraggio, antintrusione e antifurto anche in ambienti industriali critici.

Il funzionamento dei loop è semplice: il segnale luminoso trasmesso e ricevuto da un dispositivo elettronico (detto analizzatore o concentratore) lungo l’anello in fibra ottica viene alterato da eventuali deformazioni, sfondamenti o tagli, che provocano una variazione o l’interruzione del flusso luminoso, generando un alert.

È possibile realizzare uno o più loop indipendenti, con lunghezze fino a 300 m, per identificare il tipo di evento rilevato (scavalcamento, sollevamento, sfondamento o taglio della recinzione) e per monitorare lo stato di diversi gruppi di pannelli fotovoltaici, ricevendo segnalazioni mirate e localizzate, particolarmente utili nel caso di parchi solari di grandi dimensioni. Grazie a speciali sensori ottici indirizzati, i loop in fibra ottica sono in grado di rilevare persino lo spostamento o la manomissione del singolo pannello fotovoltaico. Possono inoltre essere installati a cantiere aperto, fin dalle prime fasi di posa dei moduli.

SENSORI MEMS (MICRO ELECTRO-MECHANICAL SYSTEMS) Rilevano l’accelerazione di gravità sui tre assi (X, Y e Z), successivamente elaborata da un controller che la confronta con i valori di riferimento impostati in fase di installazione (TSEC)

SENSORI PIEZODINAMICI Utilizzano elementi capacitivi o piezoelettrici disposti in modo puntiforme per rilevare e misurare le vibrazioni. Un singolo controller è in grado di gestire centinaia di sensori, che possono essere attivi o passivi (senza alimentazione) e immuni a fattori ambientali e fonti di disturbo (DEA SECURITY

LOOP IN FIBRA OTTICA Rilevano l’alterazione del segnale luminoso causata da eventuali deformazioni, sfondamenti o tagli, generando un alert. Nel caso dei parchi solari, sono in grado di percepire anche lo spostamento o la manomissione del singolo pannello fotovoltaico (NARIA SECURITY)

Telecamere ottiche per la protezione perimetrale e volumetrica a lungo raggio

I sistemi di videosorveglianza destinati alle infrastrutture critiche devono garantire prestazioni video superiori, oltre a una maggiore affidabilità e robustezza rispetto alle soluzioni tradizionali applicate in ambienti standard. Se vengono impiegate per la protezione perimetrale antintrusione a lungo raggio, le telecamere devono essere in grado di rilevare con precisione persone e veicoli fino a 100-200 m di giorno e 50-80 m di notte.

In alcuni casi sono dotate di due o più obiettivi integrati, al fine di ridurre al minimo la densità di dispositivi necessari nei progetti su larga scala. Per ottenere questi risultati sono indispensabili componenti ottici di alta qualità e sensori ad alta definizione e sensibilità, capaci di operare anche in condizioni di illuminazione estremamente ridotta. Le telecamere devono inoltre integrare sistemi di elaborazione video on-board, sviluppati ad hoc e basati su algoritmi di intelligenza artificiale evolutiva, ottimizzati per minimizzare i falsi allarmi.

Altri fattori determinanti sono la resistenza meccanica agli impatti (per esempio ai tentativi di sabotaggio) e la resistenza chimica alla corrosione. Nel primo caso è sufficiente una protezione IK10; nel secondo è fondamentale scegliere il materiale più idoneo, come poliammide, polimeri, leghe di alluminio anodizzato o acciaio inossidabile, in funzione dell’ambiente operativo. I polimeri di nuova generazione rinforzati con fibre di vetro e l’acciaio inossidabile rappresentano oggi le soluzioni più affidabili nel tempo, grazie alle eccellenti proprietà anti­corrosive anche in ambienti con presenza di acidi, alcali, nebbia salina, acqua di mare e forte irraggiamento UV.

Termocamere per recinzioni, parchi solari e rilevazione incendi

Le termocamere, stand-alone oppure con sensore ottico ag­giuntivo (dual vision), rappre­sentano una delle soluzioni più efficaci per la protezione delle infrastrutture critiche, anche di grandi dimensioni. A differenza di quanto succede con il segnale ottico, l’energia termica non viene schermata da fumo, polveri, fogliame, umidità o nebbia leggera. Una volta captata dal senso­re, viene elaborata per deter­minarne temperatura, forma e provenienza (essere umano, animale, fonte di calore ecc.), consentendo la generazione di alert affidabili. Inoltre, l’energia termica permette alle termo­camere di estendere signifi­cativamente il proprio raggio d’azione rispetto alle soluzioni ottiche tradizionali.

A seconda dell’ambiente da proteggere e dei rischi associa­ti, le termocamere possono es­sere utilizzate come soluzione autonoma oppure venire inte­grate in sistemi di videosorve­glianza ottici e antintrusione, in combinazione con sensori MEMS, piezoelettrici, loop in fibra ottica, sensori di fiamma e di calore.

Le immagini termiche posso­no essere sottoposte ad analisi video avanzate, in grado di de­terminare automaticamente – e senza l’intervento di un ope­ratore – la direzione di movi­mento di eventuali intrusi, gli spostamenti all’interno di aree predefinite e i potenziali punti di innesco. È inoltre possibile definire perimetri virtuali e monitorare costantemente la temperatura, inviando segna­lazioni al centro di controllo e al pronto intervento. L’analisi video basata su AI, ormai inte­grata nella maggior parte delle termocamere, rende la discri­minazione degli eventi ancora più accurata e affidabile.

Se abbinate a sensori di fumo e/o fiamma, le termocamere risultano particolarmente pre­ziose anche nella prevenzione degli incendi nei siti industria­li destinati allo stoccaggio, alla lavorazione e alla produzione di energia, nonché al trat­tamento e allo smaltimento dei rifiuti. Il sensore termico ad ampio spettro rileva auto­maticamente le variazioni di temperatura senza contatto diretto, individuando i punti caldi “sospetti” prima che si trasformino in un principio di incendio e attivando risposte tempestive, come l’avvio auto­matico degli impianti antin­cendio a pioggia o a schiuma. Il monitoraggio termico a distanza può infine rivelar­si determinante anche per il controllo di macchinari e di­spositivi elettrici, consentendo l’interruzione del loro funzio­namento in caso di anomalie che potrebbero causare danni, incendi o esplosioni.

Radar volumetrici: copertura a 360 gradi fino a 3 km di distanza

Quando i sistemi di rileva­mento perimetrale non sono sufficienti o non risultano ap­plicabili per motivi economici o pratici, la tecnologia radar può diventare una valida alle­ata nella protezione delle infra­strutture critiche. Un rilevatore radar genera una sequenza di “immagini elettromagnetiche” dell’area monitorata, acquisisce lo sce­nario di riferimento (baseline) e confronta continuamente i dati più recenti con quelli ini­ziali, segnalando le differenze generate dai movimenti di uno o più intrusi.

A differenza dei rilevatori a mi­croonde tipicamente impiegati nei contesti residenziali e com­merciali, i radar di nuova gene­razione sono estremamente più precisi e performanti: riescono a stimare la massa del target (distinguendo animali e perso­ne), oltre a distanza, direzione e velocità, grazie all’analisi avanzata dei segnali trasmessi e ricevuti. L’ampio angolo di copertura (fi­no a 360 gradi) e il raggio di ri­levamento (1,5-3 km) consento­no di proteggere efficacemente aree molto estese, ben oltre la linea di recinzione e con largo anticipo rispetto all’intrusione vera e propria. Le onde millimetriche, inoltre, non sono influenzate dalla luce né dagli agenti atmosfe­rici (vento, pioggia, grandine, nebbia, neve), né da fumo od ombre, garantendo prestazioni affidabili anche in condizioni ambientali proibitive.

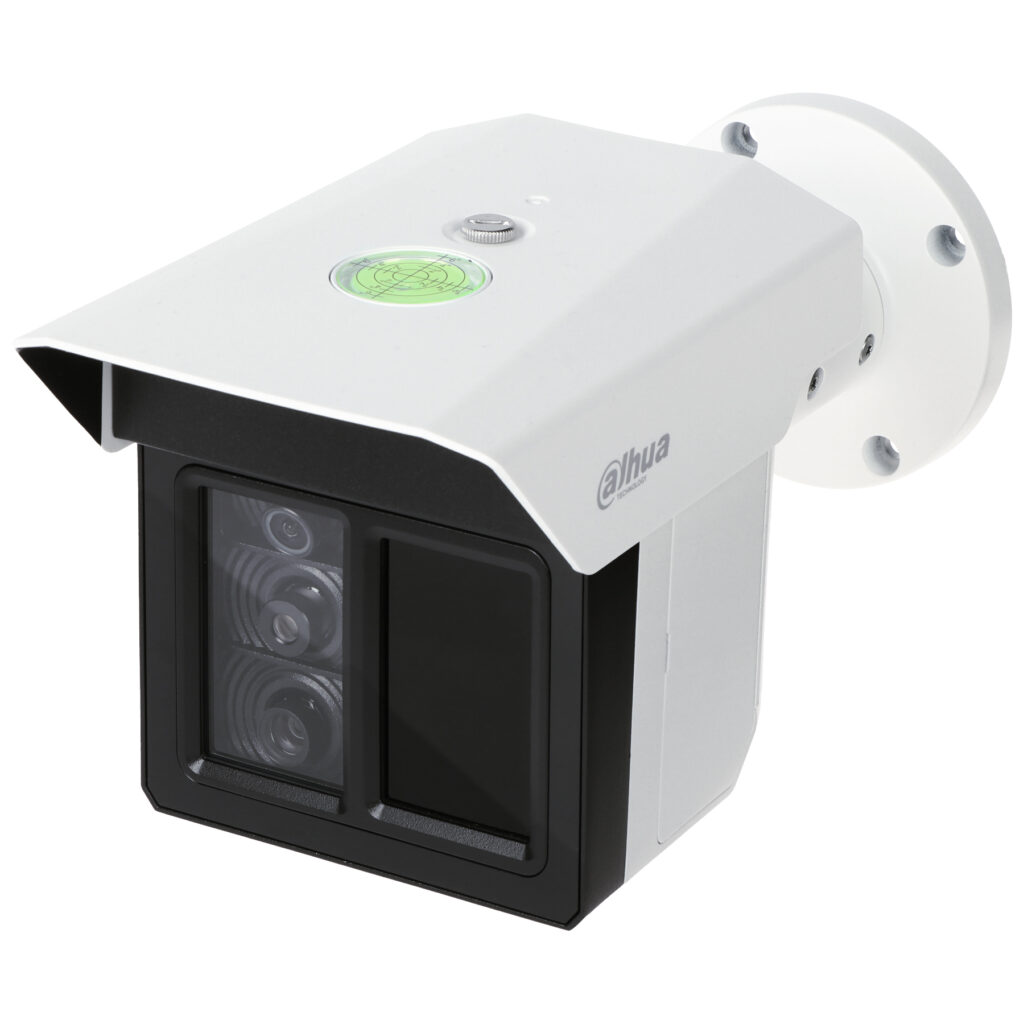

TELECAMERE A LUNGO RAGGIO Sono in grado di rilevare con precisione persone e veicoli fino a 100-200 m di giorno e 50-80 m di notte. In alcuni casi sono dotate di due o più obiettivi integrati, al fine di ridurre al minimo la densità di dispositivi necessari nei progetti su larga scala (DAHUA TECHNOLOGY)

TERMOCAMERE Stand-alone oppure con sensore ottico aggiuntivo (dual vision), captano l’energia termica non schermata da fumo, polveri, fogliame, umidità o nebbia leggera. L’immagine viene elaborata per determinarne temperatura, forma e provenienza (essere umano, animale, fonte di calore ecc.), consentendo la generazione di alert affidabili (HIKVISION)

RILEVATORI RADAR Generano una sequenza di “immagini elettromagnetiche” dell’area monitorata, acquisiscono lo scenario di riferimento (baseline) e confrontano continuamente i dati più recenti con quelli iniziali, segnalando le differenze generate dai movimenti di uno o più intrusi (NAVTECH)
