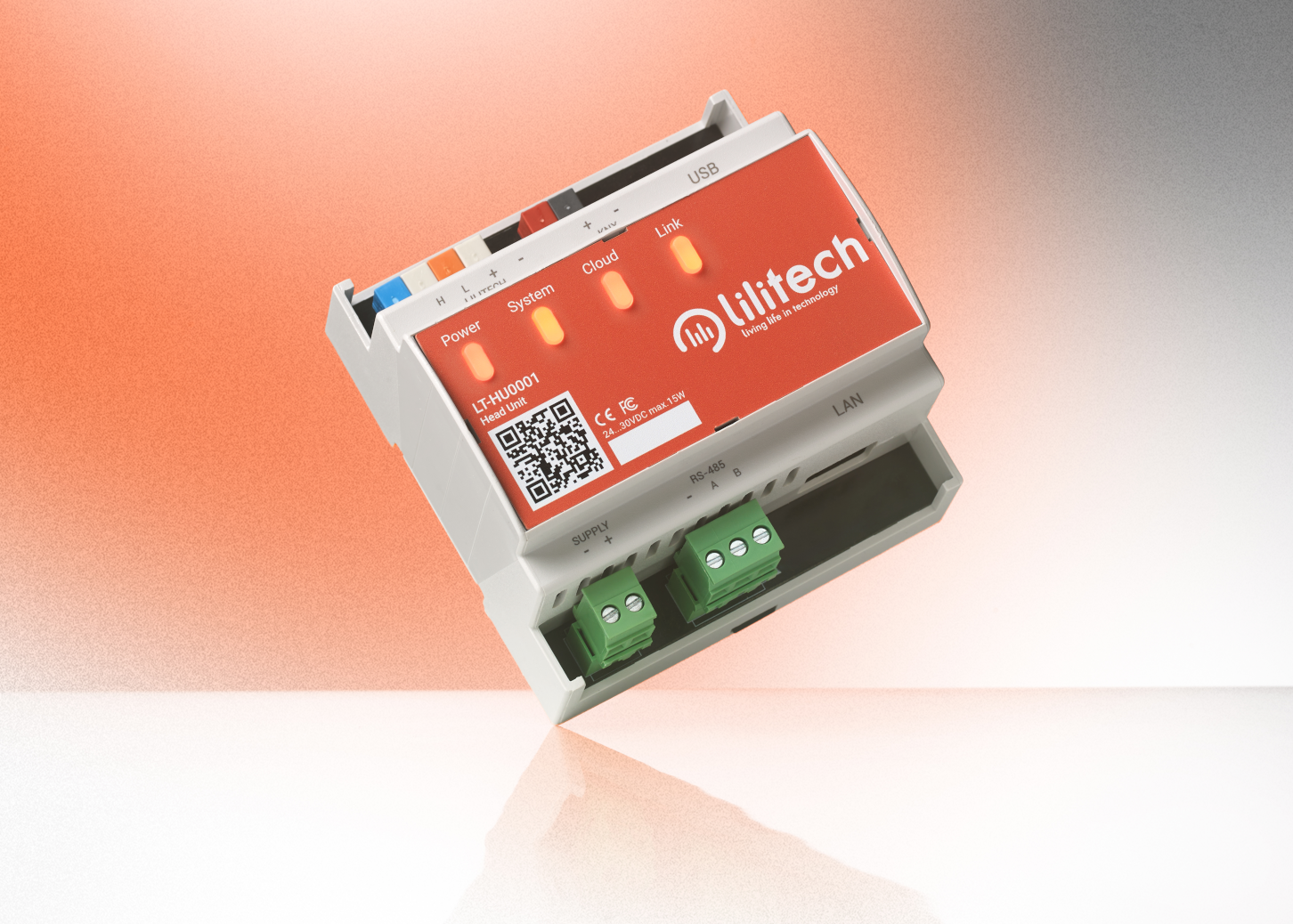

Pensata per semplificare l’installazione e la configurazione degli impianti di building automation, la head unit Lilitech concentra in un unico dispositivo la gestione di bus proprietario, KNX, Modbus e rete LAN. Una centrale progettata per integrare hardware, software e servizi cloud in modo semplice, rapido e scalabile.
La Head Unit Lilitech è l’unità centrale dell’ecosistema di building automation. Coordina dispositivi, logiche, supervisione e servizi cloud, permettendo di gestire da un’unica piattaforma illuminazione, climatizzazione, energia, sicurezza e automazioni.

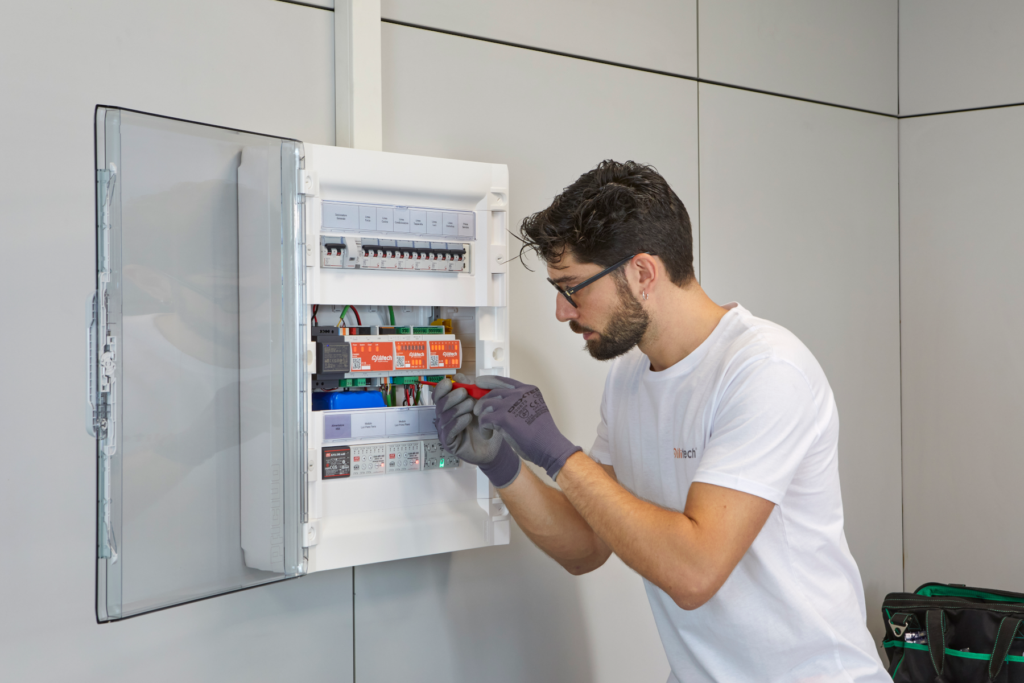

L’installazione è stata progettata per essere semplice e immediata, così da ridurre i tempi di messa in servizio e facilitare il lavoro dell’installatore.
Installazione, alimentazione e collegamento

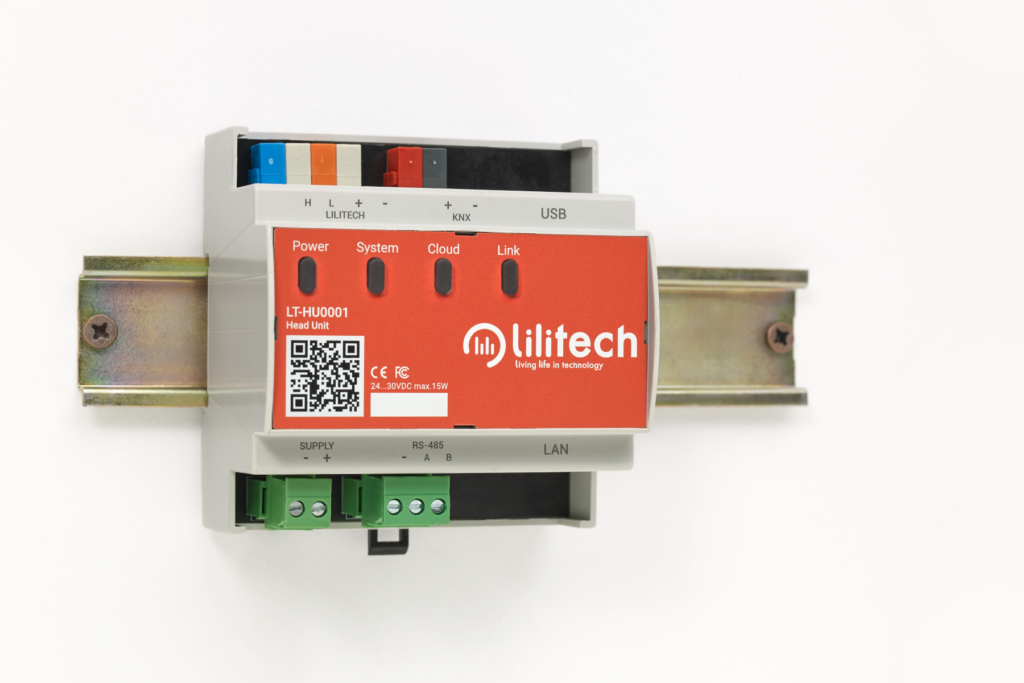

Il dispositivo è progettato per il montaggio su guida DIN EN 60715 e occupa 5 moduli. Dopo aver verificato che il quadro sia privo di tensione, è sufficiente agganciare il dispositivo alla guida fino al completo innesto.
Il grado di protezione IP20 la rende idonea all’installazione in ambienti interni asciutti. È richiesta un’alimentazione a 24 Vdc. Prima del collegamento è importante verificare il corretto dimensionamento dell’alimentatore considerando anche tutti i moduli presenti sul BUS Lilitech. Successivamente vengono collegati i morsetti dedicati al BUS proprietario, rispettando polarità e linee di comunicazione.
I sistemi da integrare

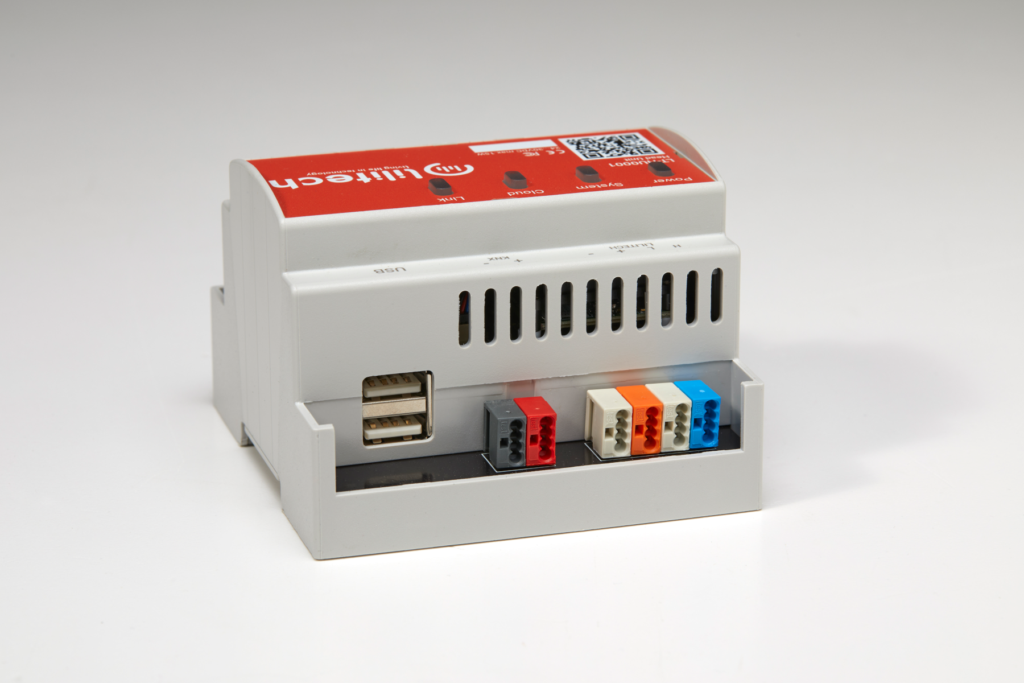

Una delle caratteristiche della Head Unit è la possibilità di dialogare con tecnologie differenti. Oltre al BUS Lilitech, dispone delle connessioni dedicate ai sistemi KNX e Modbus RS-485 e della porta Ethernet per la rete LAN. In questo modo diventa il punto di integrazione dell’intero edificio, raccogliendo in un’unica piattaforma dispositivi e sottosistemi differenti.
Prima accensione e verifica dello stato

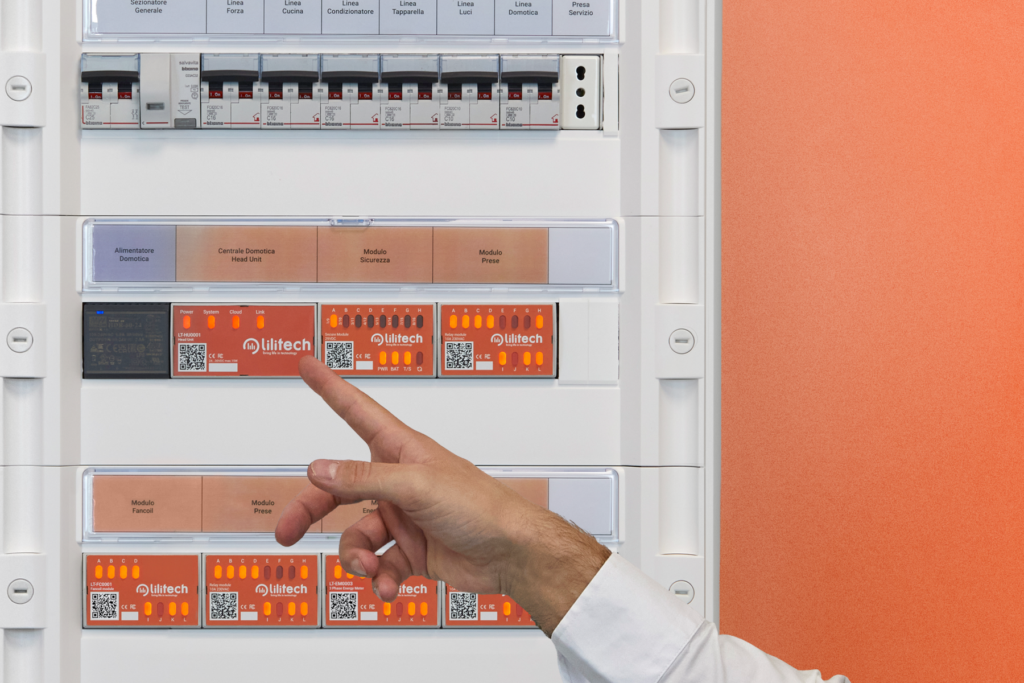

Al termine dei collegamenti è possibile alimentare il sistema. I LED frontali consentono di controllare rapidamente tutte le fasi di avvio: alimentazione corretta, caricamento del software, connessione ai servizi cloud e stato di associazione della centrale. Questa diagnostica immediata permette di verificare il corretto funzionamento già nelle prime fasi dell’installazione.
Configurazione tramite APP

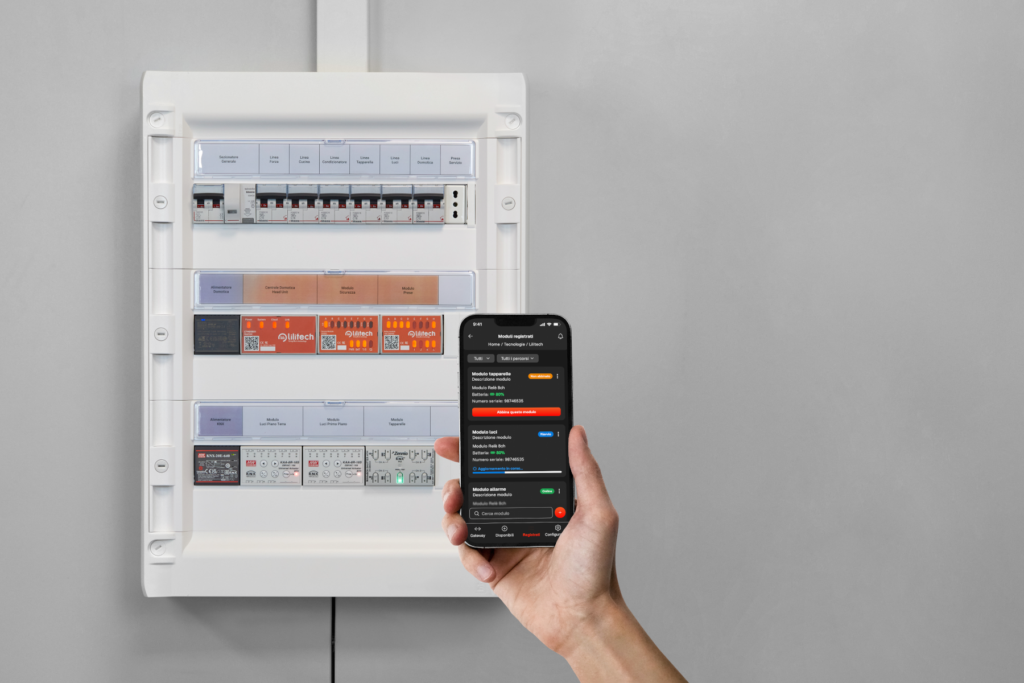

L’ultimo passaggio consiste nell’abbinamento della Head Unit tramite l’App Lilitech. La procedura guidata richiede pochi minuti e consente di rendere immediatamente operativa la centrale. Da questo momento è possibile configurare l’impianto, creare scenari, gestire utenti e controllare tutti i dispositivi dell’ecosistema da un’unica interfaccia.
Grazie a questo approccio, la Head Unit non è soltanto una centrale di controllo, ma il punto di convergenza di hardware, software e servizi cloud proprietari, progettati per offrire agli installatori una building automation realmente semplice da configurare, integrare ed espandere.
Head Unit Lilitech, l’installazione passo-passo
«Prima di alimentare la centrale, dedicare qualche minuto ai controlli preliminari. Verificare che l’alimentatore a 24 Vdc sia correttamente dimensionato considerando anche tutti i dispositivi presenti sul BUS Lilitech. Rispettare polarità e collegamenti dei BUS proprietario, KNX e Modbus; collegare la rete LAN prima della configurazione per consentire la connessione ai servizi cloud.

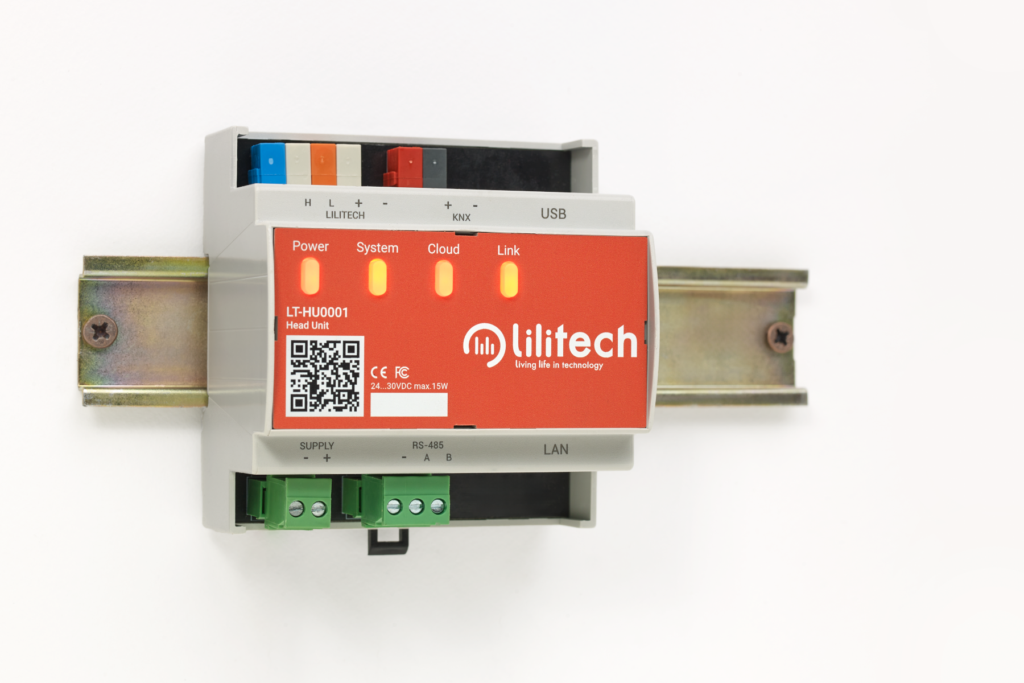

Durante il primo avvio controllare la sequenza dei LED: Power conferma l’alimentazione, System indica il corretto avvio del software, Cloud segnala la connessione a Internet e Link conferma l’avvenuto abbinamento della centrale. Completare infine l’associazione dell’impianto tramite l’App Lilitech seguendo la procedura guidata.
