Cabine elettriche, essenziale curare i dettagli!

Condividi

Nella sequenza fotografica del nostro servizio, una realizzazione a regola d’arte.

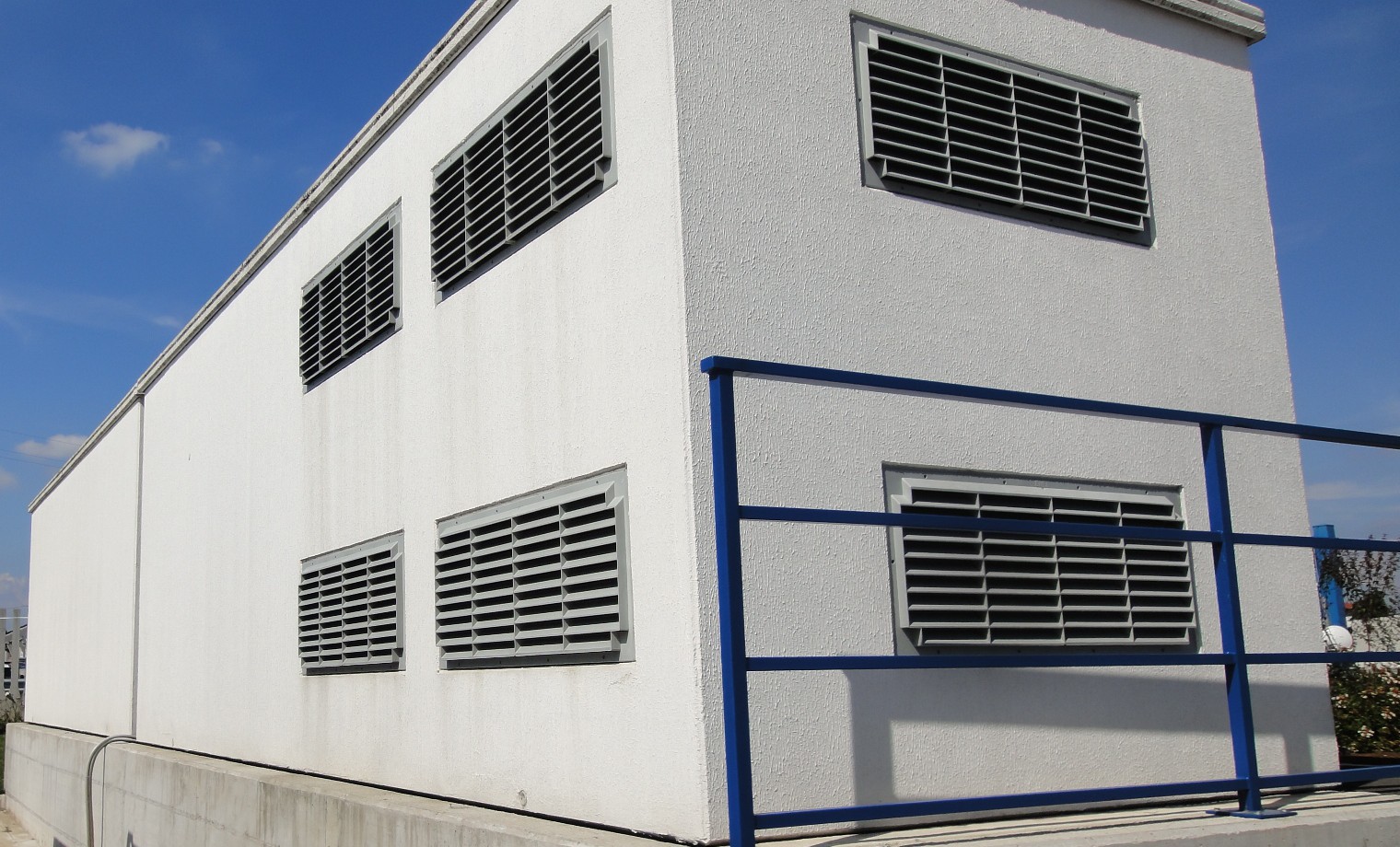

ASOLE DI VENTILAZIONE ADEGUATE. L’aerazione naturale dei vani contenenti i trasformatori è garantita da ampie asole di ventilazione, studiate per consentire l’agevole passaggio dell’aria e nel contempo impedire l’ingresso ad animali e all’acqua
ASOLE DI VENTILAZIONE ADEGUATE. L’aerazione naturale dei vani contenenti i trasformatori è garantita da ampie asole di ventilazione, studiate per consentire l’agevole passaggio dell’aria e nel contempo impedire l’ingresso ad animali e all’acqua

Costruire un impianto a regola d’arte è la prerogativa di progettisti e installatori. Le logiche economiche spesso portano a realizzare impianti al minimo indispensabile dei requisiti normativi. Per fortuna ci sono ancora gli appassionati del proprio lavoro che cercano di dare un valore aggiunto e sono orgogliosi nel mostrare quanto realizzano. Nelle foto alcuni dettagli di una cabina elettrica di recente realizzazione dove si evidenzia la cura nei particolari.

(articolo di Claudio Manfredini)

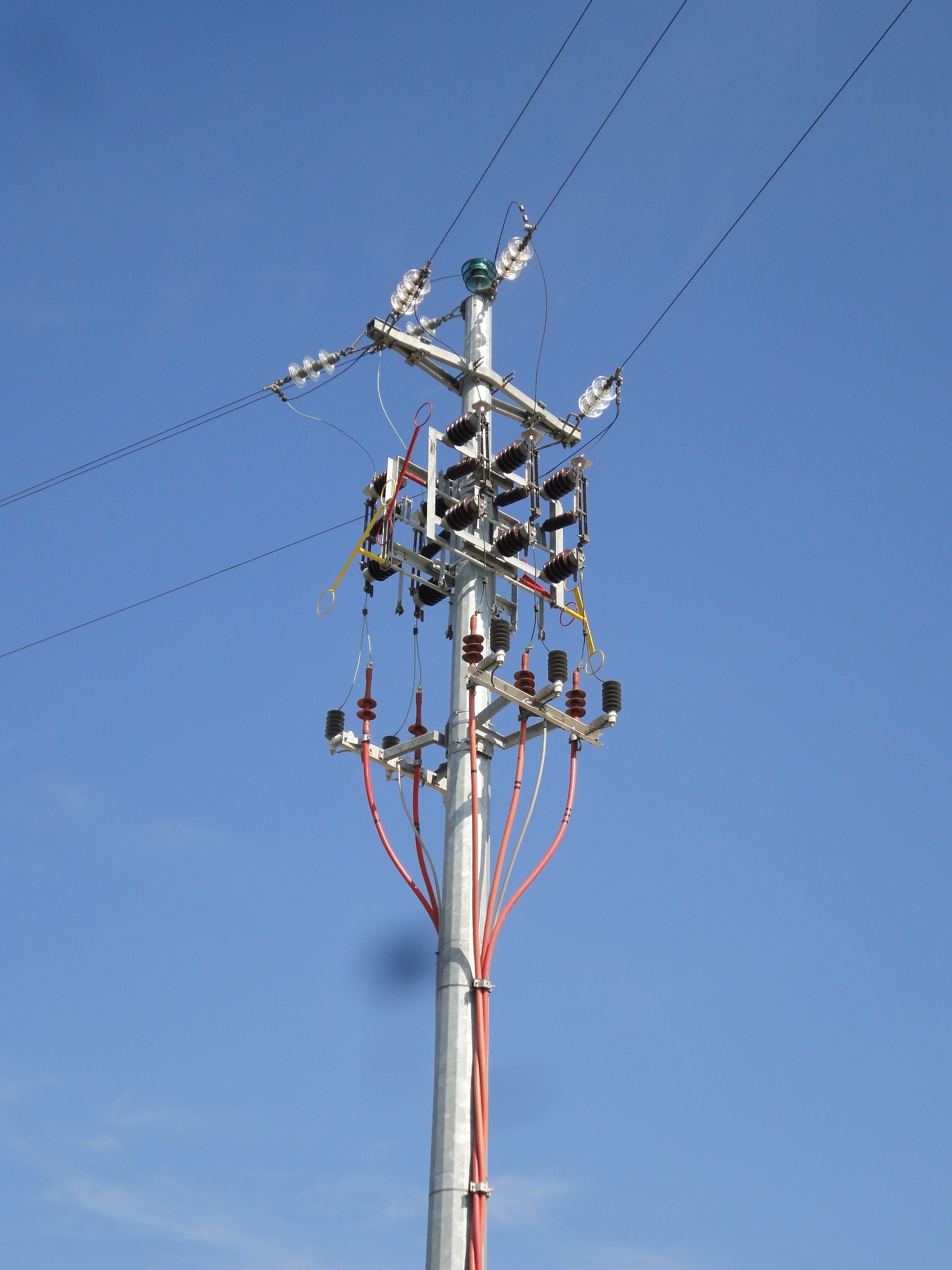

OCCCHIO ALLE SOVRATENSIONI! La linea di alimentazione del distributore è aerea, con le conseguenti problematiche di sovratensioni
OCCCHIO ALLE SOVRATENSIONI! La linea di alimentazione del distributore è aerea, con le conseguenti problematiche di sovratensioni

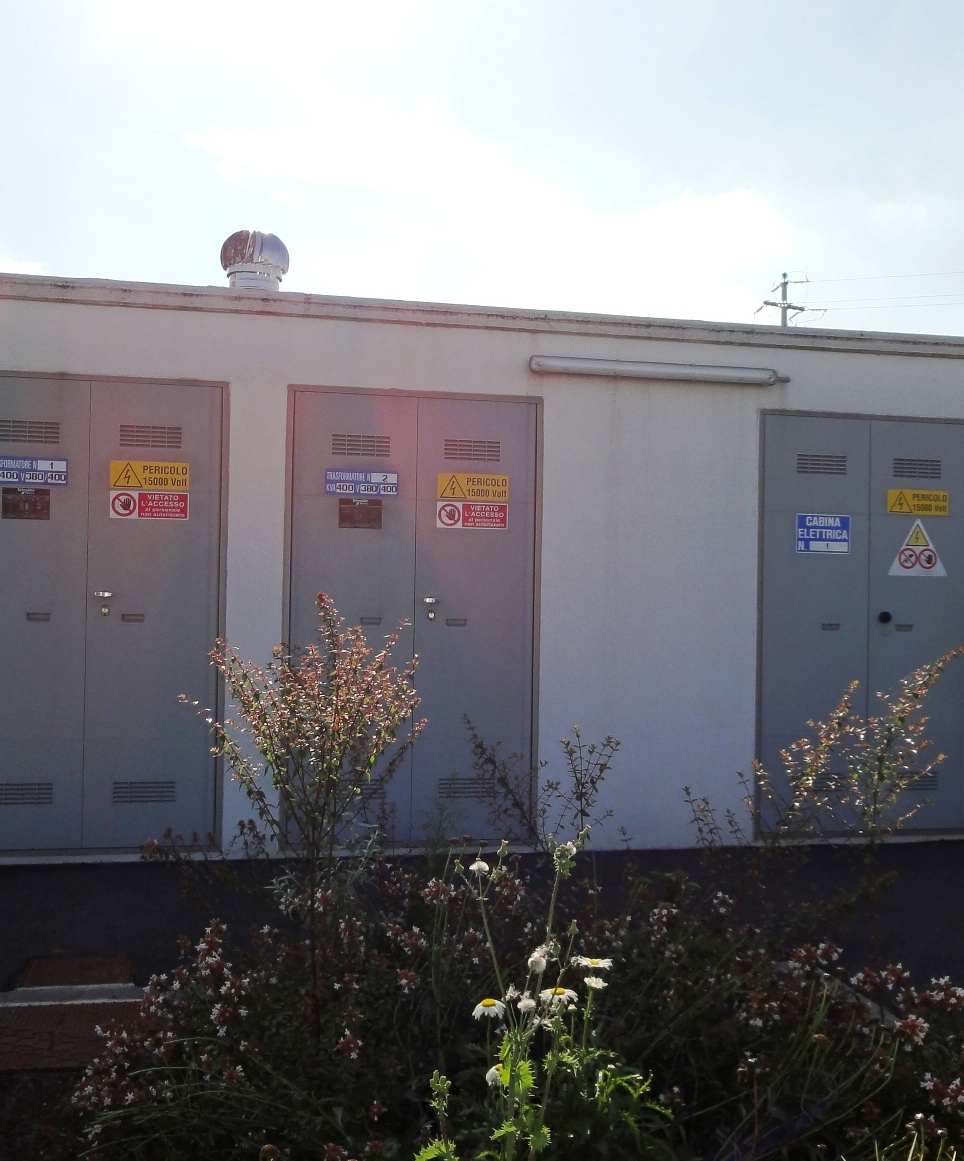

CABINA UTENTE, TUTTO OK. La cabina utente è in adiacenza alla cabina del distributore ed è provvista di cartellonistica di sicurezza e di individuazione degli elementi dell’impianto di terra. È presente il comando di emergenza
CABINA UTENTE, TUTTO OK. La cabina utente è in adiacenza alla cabina del distributore ed è provvista di cartellonistica di sicurezza e di individuazione degli elementi dell’impianto di terra. È presente il comando di emergenza

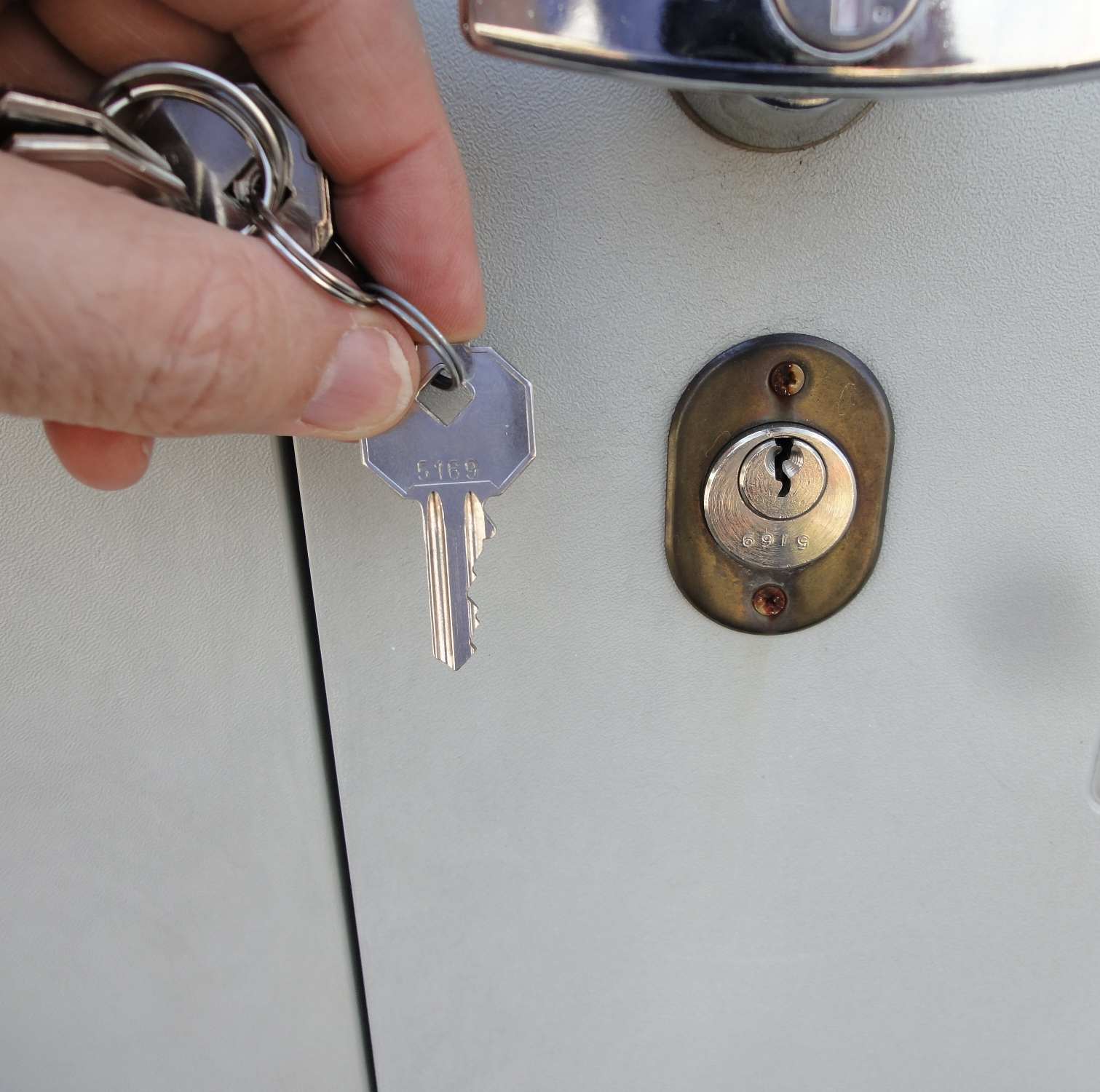

Per accedere al vano trasformatore e scongiurare il pericolo di contatti diretti, la chiave di accesso del vano verrà inanellata in modo indissolubile alla chiave del sezionatore di terra sul lato 15 kV. In tal modo per poter aprire la porta di accesso al trasformatore si è obbligati ad aprire il sezionatore di linea e, successivamente, chiudere il sezionatore di messa a terra e in cortocircuito per liberare la chiave
Per accedere al vano trasformatore e scongiurare il pericolo di contatti diretti, la chiave di accesso del vano verrà inanellata in modo indissolubile alla chiave del sezionatore di terra sul lato 15 kV. In tal modo per poter aprire la porta di accesso al trasformatore si è obbligati ad aprire il sezionatore di linea e, successivamente, chiudere il sezionatore di messa a terra e in cortocircuito per liberare la chiave

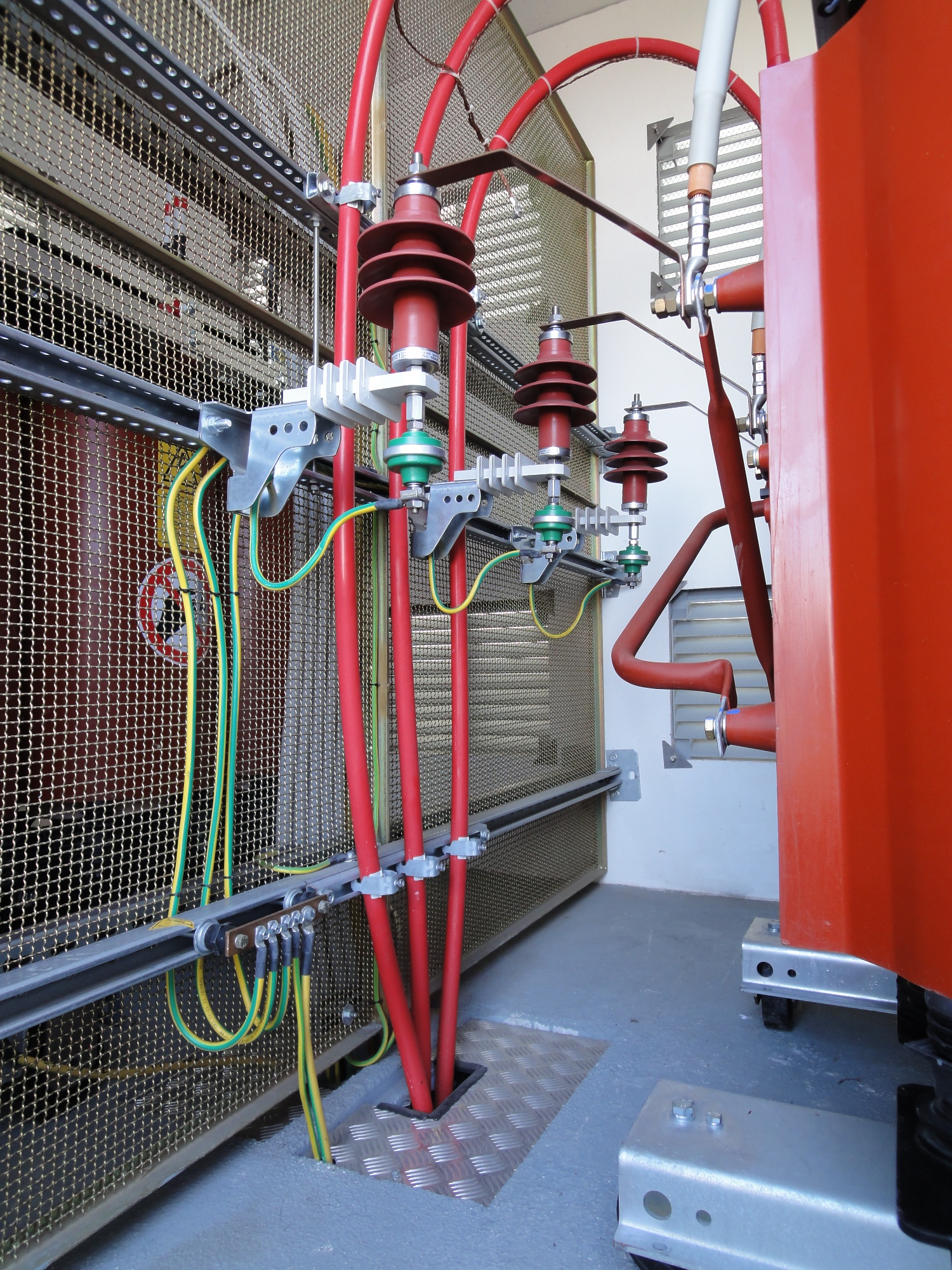

Un particolare degli scaricatori sul lato alta tensione dotati di proprio collettore di terra. Gli scaricatori posti a protezione dei trasformatori servono limitare le sovratensioni entranti dalla linea aerea (visibile nella foto n. 1)
Un particolare degli scaricatori sul lato alta tensione dotati di proprio collettore di terra. Gli scaricatori posti a protezione dei trasformatori servono limitare le sovratensioni entranti dalla linea aerea (visibile nella foto n. 1)

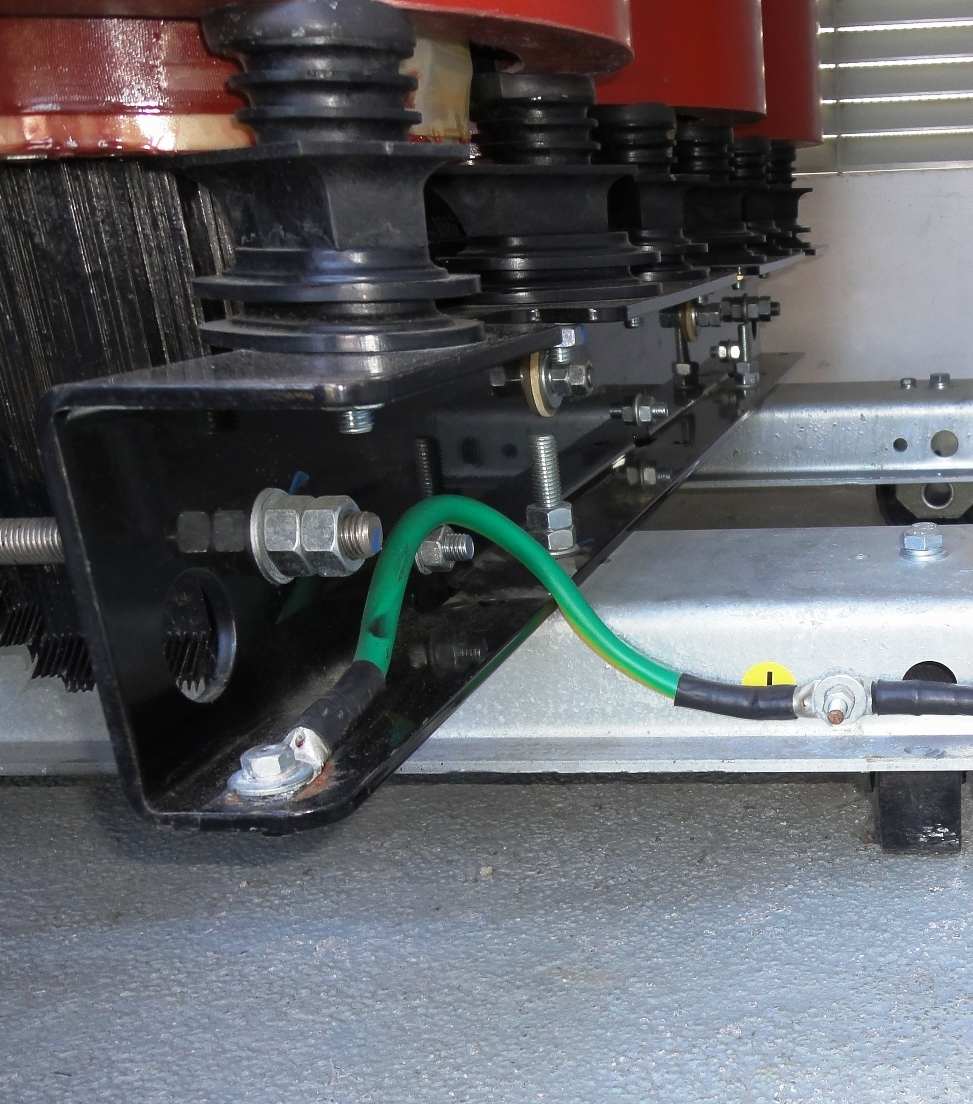

Collegamento a terra della carcassa del trasformatore (massa) e delle guide. I terminali capocorda sono protetti con apposite guaine. Da notare la rimozione della vernice per migliorare il contatto elettrico del terminale
Collegamento a terra della carcassa del trasformatore (massa) e delle guide. I terminali capocorda sono protetti con apposite guaine. Da notare la rimozione della vernice per migliorare il contatto elettrico del terminale
Vista dell’accesso al vano trasformatore
Vista dell’accesso al vano trasformatore

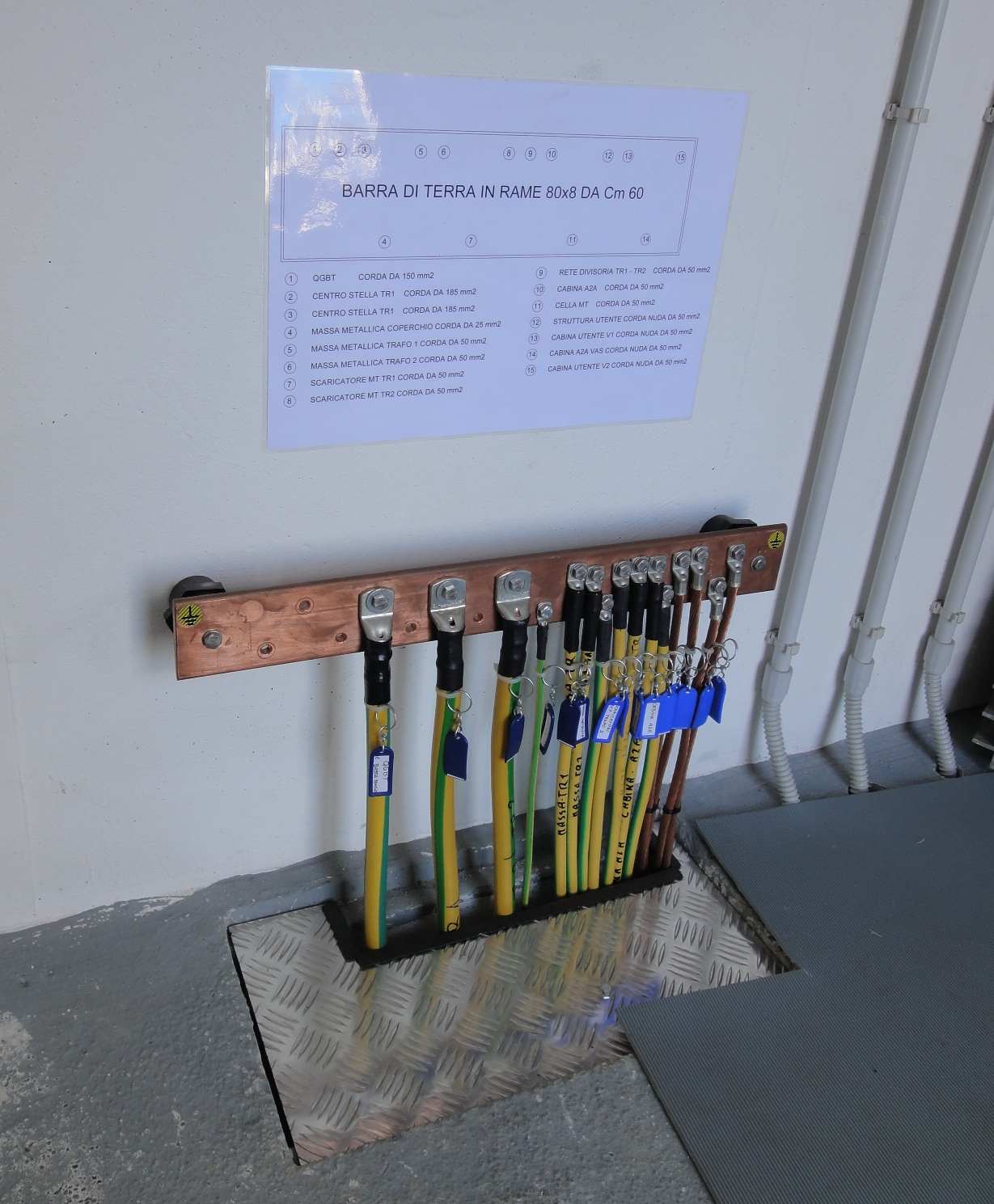

Collettore principale di terra con l’identificazione di tutti i conduttori connessi e tabella a parete con l’elenco numerato e dettagliato sulla funzione di ogni cavo
Collettore principale di terra con l’identificazione di tutti i conduttori connessi e tabella a parete con l’elenco numerato e dettagliato sulla funzione di ogni cavo

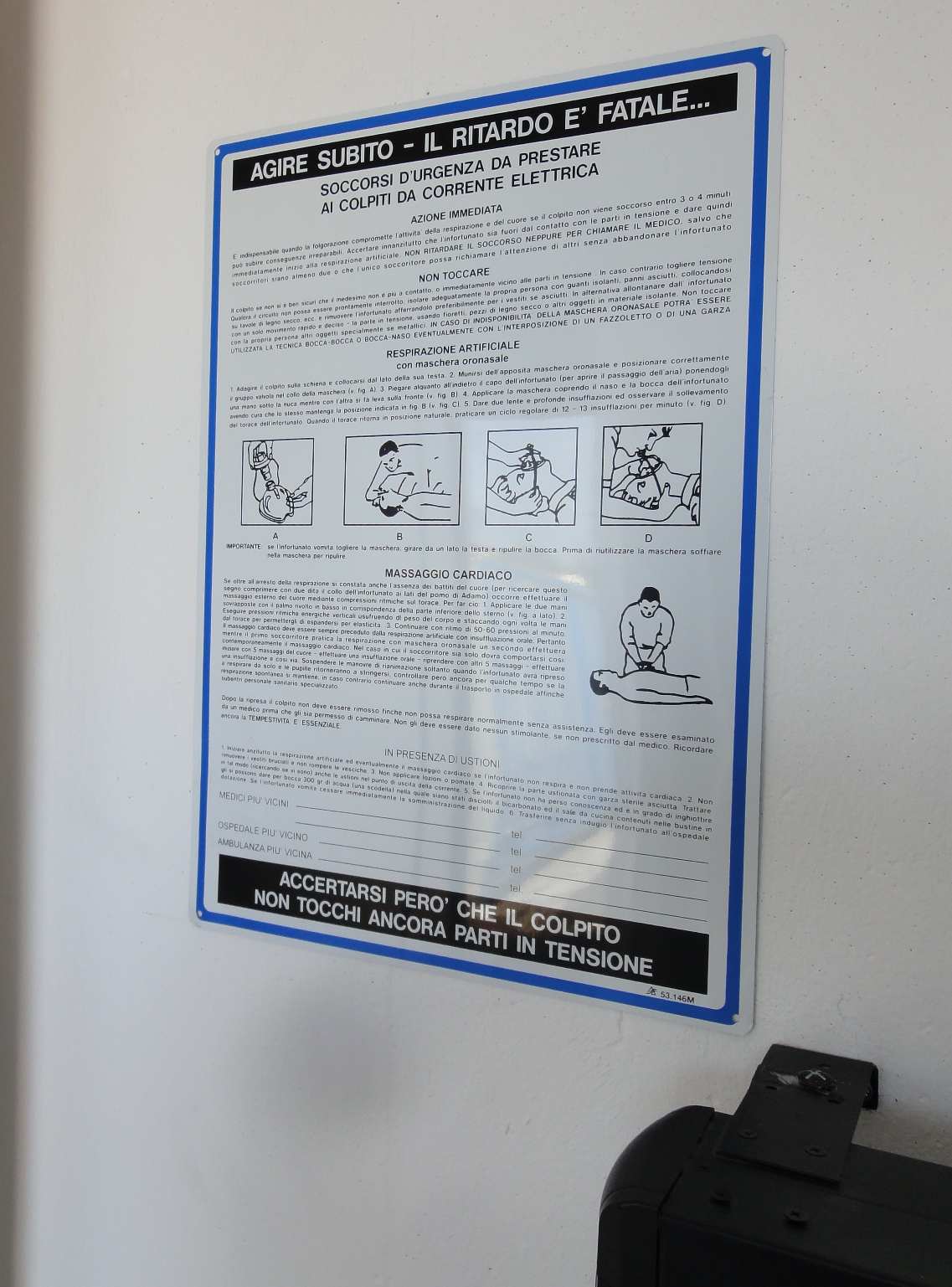

Cartello con indicazioni di soccorso dove verranno riportati gli indirizzi e i numeri telefonici del medico, dell’ospedale e dell’ambulanza più vicini
Cartello con indicazioni di soccorso dove verranno riportati gli indirizzi e i numeri telefonici del medico, dell’ospedale e dell’ambulanza più vicini

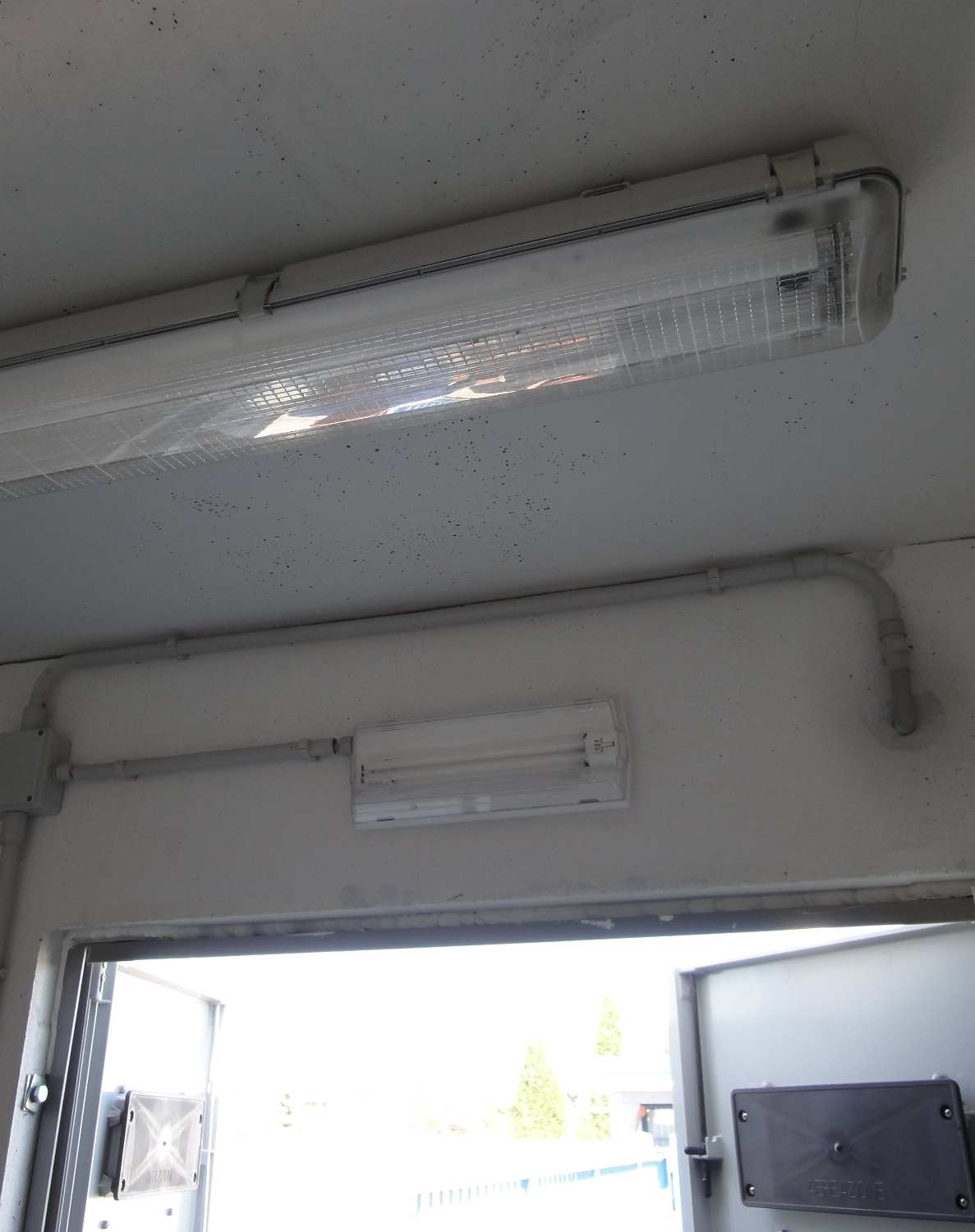

Illuminazione normale e di emergenza necessarie e obbligatorie
Illuminazione normale e di emergenza necessarie e obbligatorie

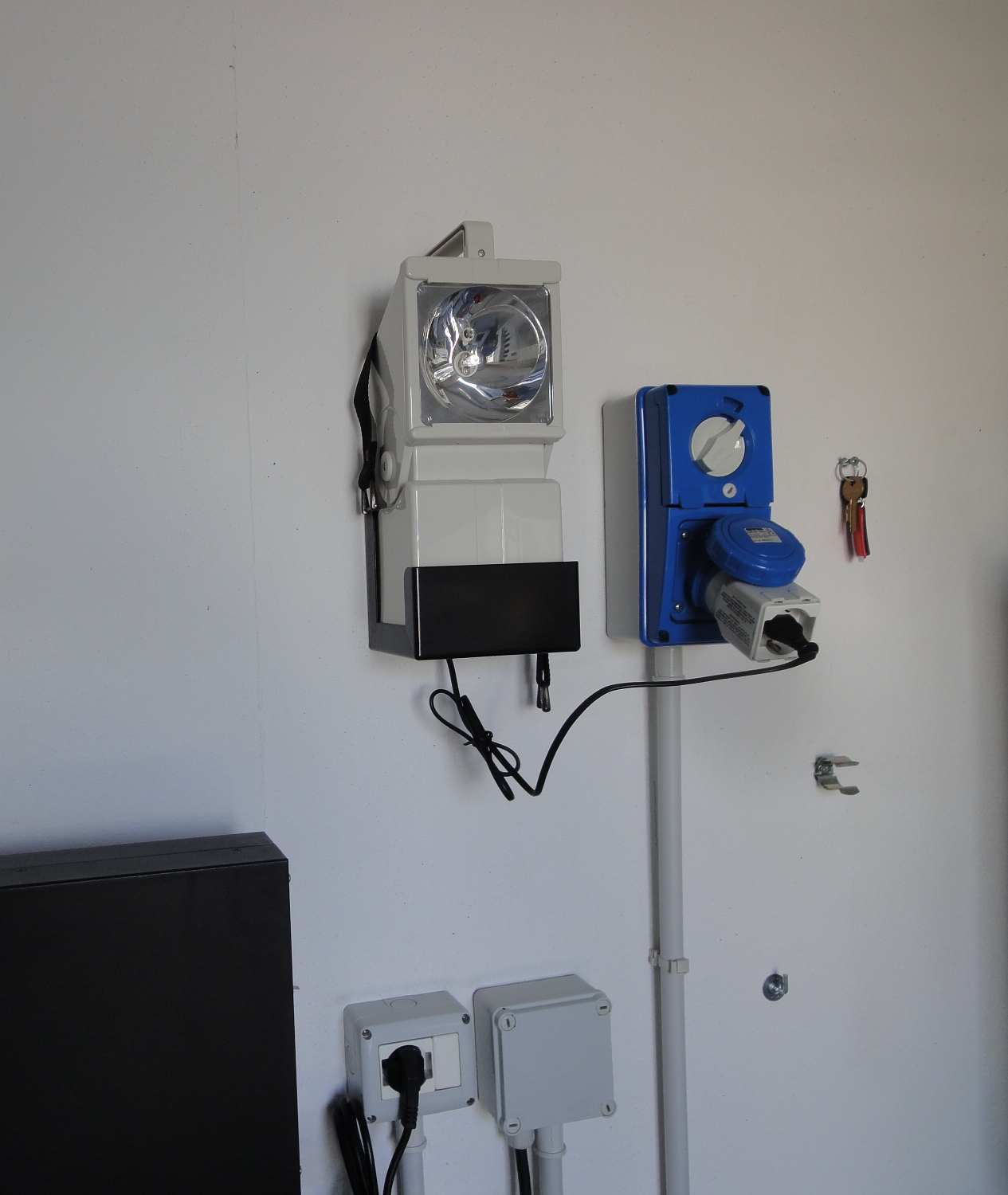

Lampada portatile di emergenza non obbligatoria, ma molto utile
Lampada portatile di emergenza non obbligatoria, ma molto utile

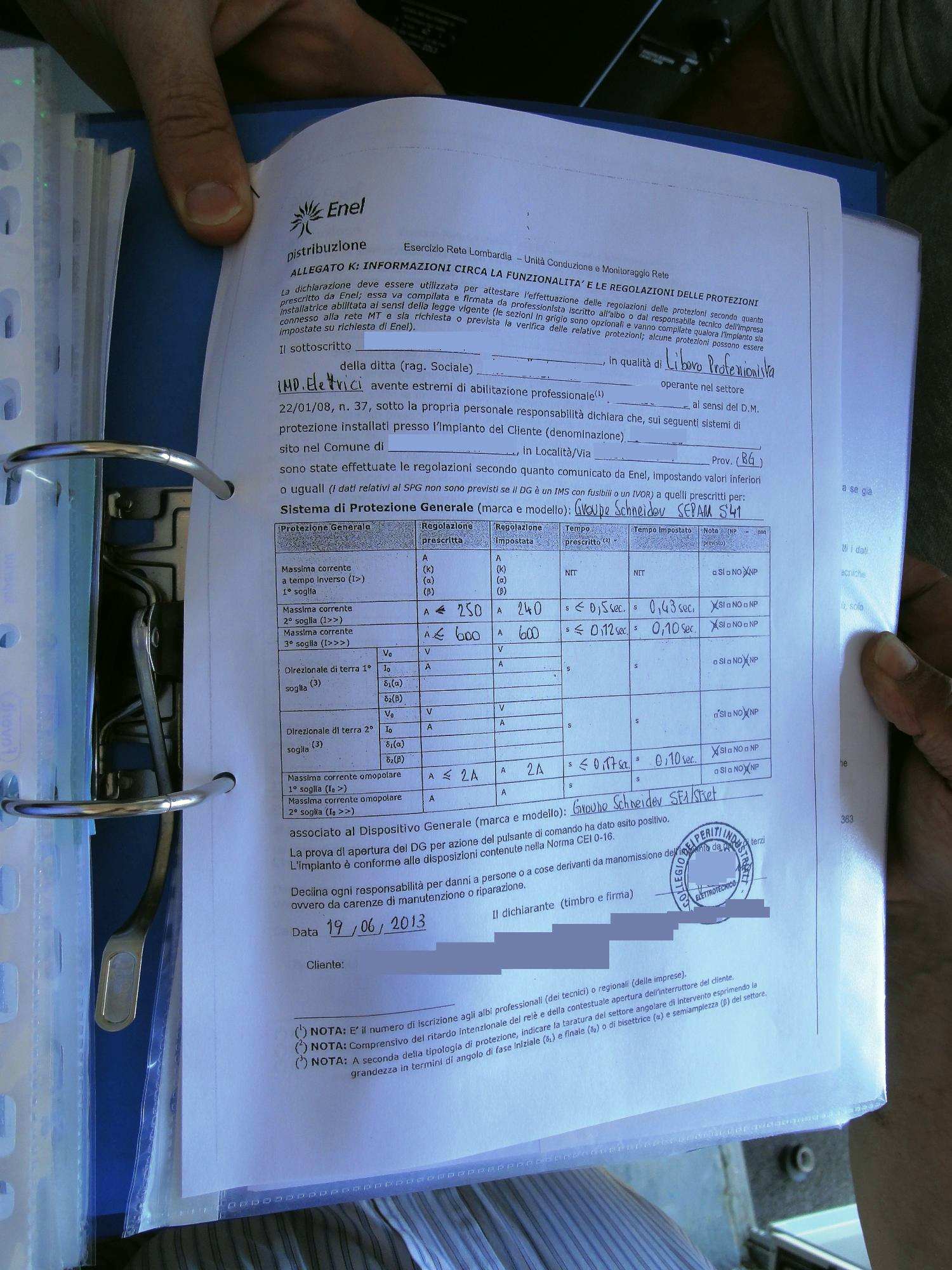

Documentazione completa da lasciare nel locale, in evidenza il rapporto delle tarature impostate sulle protezioni in conformità alla norma CEI 0-16
Documentazione completa da lasciare nel locale, in evidenza il rapporto delle tarature impostate sulle protezioni in conformità alla norma CEI 0-16
