IRAI ed EVAC per impianti integrati

La combinazione tra impian­ti di rivelazione e allarme incendio e sistemi di evacua­zione vocale consente di superare la logica del solo segnale acustico, introdu­cendo una comunicazione più efficace e selettiva.

Per lungo tempo la sicurezza antincendio si è affidata a dispositivi acustici e visivi convenzionali. Questo approccio resta essenziale, ma oggi non basta segnalare la presenza di un pericolo: occorre trasmettere messaggi vocali intelligibili, coerenti con la dinamica dell’evento e con il piano di emergenza.

I sistemi EVAC, o sistemi di allarme vocale per scopi d’emergenza, non sono semplici sostituti delle sirene. La loro funzione è supportare l’esodo mediante messaggi preregistrati o comunicazioni dal vivo, diffusi nelle aree interessate secondo priorità definite. La loro efficacia dipende dalla qualità elettroacustica dell’impianto e dalla corretta integrazione con il sistema di rivelazione incendio.

L’architettura d’integrazione tra IRAI ed EVAC

Il sistema IRAI (Impianto di Rivelazione e Allarme Incendio) costituisce la componente di rilevamento, controllo e attivazione delle logiche di sicurezza. Comprende rivelatori automatici, punti di segnalazione manuale, moduli di interfaccia e centrali di controllo, con il compito di individuare l’incendio nel minor tempo possibile e localizzarlo rispetto alla configurazione dell’edificio, dei compartimenti e delle zone sorvegliate.

Il sistema IRAI può attivare, direttamente o tramite interfacce dedicate, le funzioni collegate alla protezione antincendio: porte e serrande tagliafuoco, controllo fumi, segnalazioni locali e remote, sistemi di spegnimento ed evacuazione. L’impianto EVAC rappresenta la componente comunicativa dell’emergenza: riceve stati o comandi dal sistema di rivelazione e li traduce in messaggi vocali indirizzati alle zone interessate.

A differenza di un sistema Public Address convenzionale, un impianto EVAC è progettato per l’uso in condizioni critiche: deve essere supervisionato, disporre di alimentazione secondaria, segnalare i guasti rilevanti e mantenere le funzioni essenziali per il tempo necessario alla gestione dell’emergenza. I messaggi possono essere preregistrati o diffusi dal vivo tramite postazione microfonica d’emergenza.

In un approccio integrato, l’impianto IRAI rileva e qualifica l’evento, mentre il sistema EVAC comunica istruzioni differenziate agli occupanti. Il risultato è una gestione più ordinata dell’esodo, particolarmente rilevante in strutture complesse o ad alto affollamento: centri commerciali, aeroporti, stazioni ferroviarie, scuole, ospedali, complessi direzionali e siti industriali.

I vantaggi di una gestione coordinata

Quando rivelazione incendio ed EVAC si interfacciano, si riduce il tempo tra la segnalazione e la comunicazione agli occupanti. Il messaggio vocale, se intelligibile e coerente con il contesto, riduce l’incertezza nella fase di pre-movimento: le persone comprendono meglio che cosa sta accadendo, quali aree devono evacuare, quali percorsi seguire e, se previsto, quando attendere ulteriori istruzioni. L’automazione delle catene di attivazione riduce la dipendenza dall’intervento manuale nelle prime fasi, senza eliminare il ruolo del personale addetto o dei soccorritori.

Dal punto di vista gestionale, l’integrazione consente di supervisionare allarmi, guasti, amplificatori, linee altoparlanti e alimentazioni secondarie dell’impianto. La tracciabilità degli eventi facilita verifiche e manutenzione, purché la documentazione sia aggiornata.

Gestione delle zone per un’evacuazione selettiva

Negli edifici multipiano o molto estesi, l’evacuazione simultanea di tutti gli occupanti può generare congestioni lungo scale, corridoi e uscite. L’integrazione tra IRAI ed EVAC permette di attuare strategie di evacuazione selettiva, sequenziale o per fasi, definite in fase di progetto e riportate nel piano di emergenza.

La logica più comune prevede l’attivazione immediata del messaggio di evacuazione nella zona interessata e nelle aree che, in base alla configurazione dell’edificio, possono essere maggiormente esposte agli effetti dell’incendio, come fumo e calore. In altre zone può essere diffuso un messaggio di preallarme o di attesa, con l’indicazione di rimanere pronti e seguire le istruzioni del personale incaricato.

La sequenza di attivazione deve derivare dall’analisi del rischio, dalla compartimentazione, dai percorsi di esodo, dall’affollamento previsto e dalle procedure operative. Solo così lo scaglionamento dei flussi può contribuire a ridurre eventuali congestioni e comportamenti disordinati.

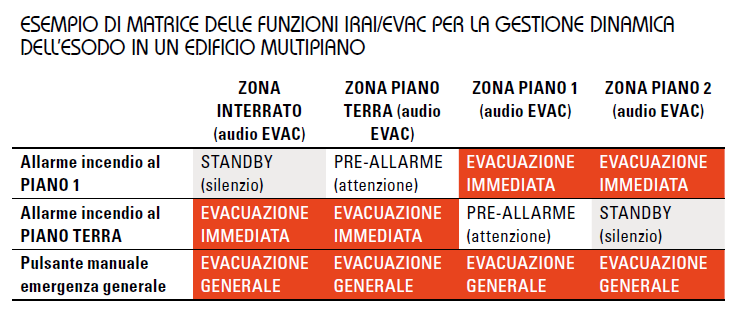

La traduzione ingegneristica dell’integrazione si esprime nella matrice delle funzioni, comunemente chiamata matrice causa/effetto.

Il documento associa a ogni evento, segnalazione o combinazione logica proveniente dall’impianto IRAI le azioni conseguenti: messaggi EVAC, zone da attivare, priorità, eventuali ritardi, comandi verso altri impianti e condizioni di ripristino. La matrice deve essere definita in fase di progettazione e verificata durante messa in servizio e collaudo. Ogni modifica successiva alla configurazione degli spazi, ai compartimenti, alle destinazioni d’uso o alle procedure di emergenza dovrebbe comportarne la revisione, per evitare che si creino disallineamenti tra progetto, impianto installato e gestione operativa.

Intelligibilità: il parametro elettroacustico fondamentale

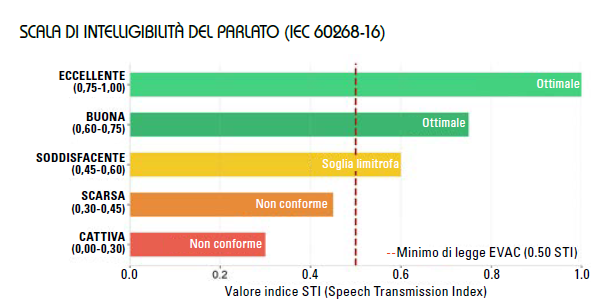

Un errore frequente è assimilare un impianto EVAC a un comune sistema di diffusione sonora. In un sistema d’emergenza non è sufficiente ottenere un elevato livello di pressione acustica: il messaggio dev’essere comprensibile. Il parametro di riferimento è l’indice STI (Speech Transmission Index), che valuta l’intelligibilità del parlato su una scala da 0 a 1 secondo la norma CEI EN IEC 60268-16. Il valore di intelligibilità dipende dall’interazione tra sistema audio e ambiente. Rumore di fondo, riverberazione, distanza dagli ascoltatori, orientamento degli altoparlanti, direttività e risposta in frequenza concorrono alla qualità del messaggio percepito. Per questo la progettazione di un impianto EVAC richiede competenze elettroacustiche specifiche.

In ambienti con altezze standard e riverberazione contenuta, i diffusori a soffitto possono offrire una copertura adeguata, purché la spaziatura sia calcolata in funzione dell’altezza di installazione, del piano d’ascolto e delle caratteristiche acustiche dell’ambiente.

In spazi ampi e riflettenti (come atri, gallerie, ambienti industriali o aree con grandi superfici vetrate) altoparlanti non adeguatamente direzionati possono peggiorare l’intelligibilità a causa delle riflessioni e del tempo di riverberazione. In questi casi, può essere necessario ricorrere all’impiego di diffusori più direttivi, colonne sonore o array, per concentrare l’energia acustica sulle aree occupate.

Nei contesti con rumore di fondo elevato, il livello del messaggio deve emergere rispetto al rumore ambientale senza superare valori che possano risultare dannosi o compromettere la comprensione. La verifica strumentale dell’intelligibilità nelle aree acusticamente distinte resta quindi essenziale per confermare che l’impianto installato corrisponda alle prestazioni previste.

Linee di distribuzione e ridondanza

L’efficacia di un sistema EVAC integrato dipende anche dall’affidabilità delle linee di distribuzione e dalle strategie di ridondanza. In caso di incendio, l’impianto deve continuare a funzionare per il tempo necessario alla gestione dell’emergenza. I collegamenti di sicurezza devono quindi essere progettati con cavi idonei, resistenti al fuoco ove richiesto e posati secondo criteri che riducano danneggiamenti comuni e interferenze.

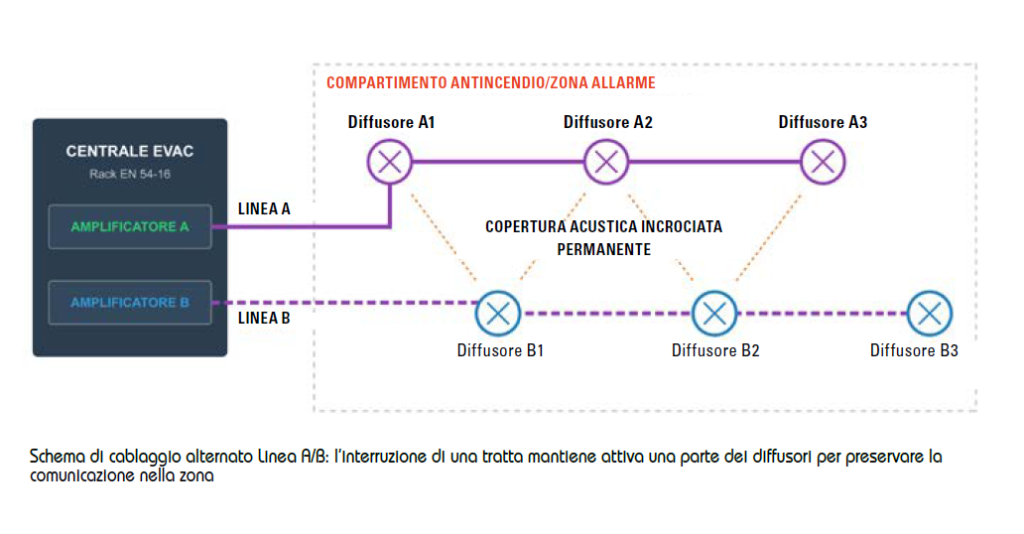

Una soluzione diffusa consiste nel suddividere i diffusori della stessa zona su due linee distinte (A e B), installate in modo alternato. In caso si verifichi un guasto su una linea, l’altra può mantenere in servizio una parte della copertura acustica, evitando il silenzio totale nell’area. La prestazione effettiva dipende dalla configurazione della zona e dal tipo di guasto ipotizzato.

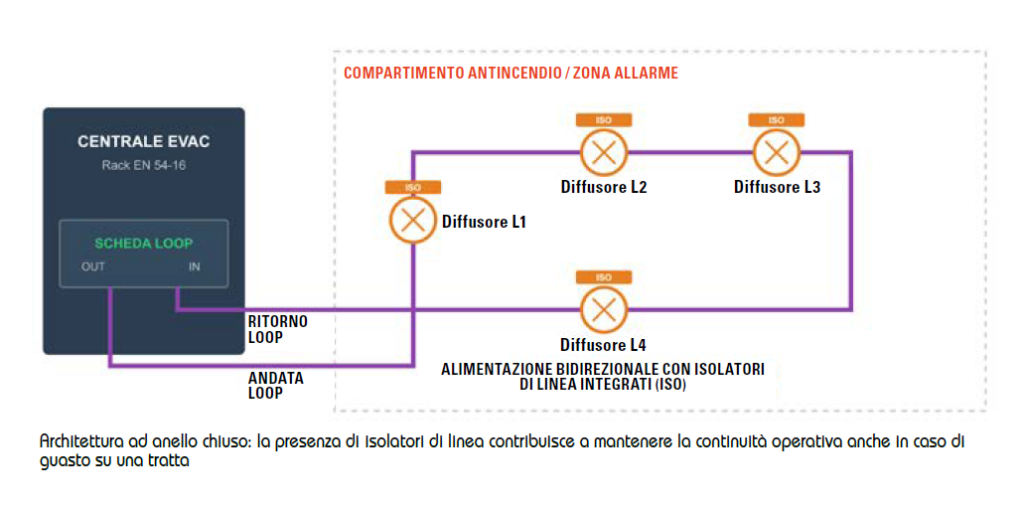

In alternativa, soprattutto nelle infrastrutture complesse o nei percorsi d’esodo critici, possono essere adottate topologie ad anello chiuso con isolatori di linea. In presenza di cortocircuito o interruzione, la tratta danneggiata viene isolata e il sistema può continuare ad alimentare gli altoparlanti raggiungibili dai rami integri del circuito.

Questa architettura aumenta la tolleranza ai guasti e può migliorare la continuità del servizio rispetto alle soluzioni radiali tradizionali. Anche in questo caso non va considerata una garanzia assoluta: la prestazione dipende dal progetto, dalla posizione del guasto, dalla corretta installazione degli isolatori e dalle prescrizioni applicabili.

La convergenza verso gli smart building e le sfide tecnologiche

La digitalizzazione degli edifici accelera la convergenza tra sistemi storicamente separati. Rivelazione incendio, EVAC, videosorveglianza, controllo accessi e BMS (Building Management System, il sistema integrato per la supervisione e il controllo degli impianti tecnologici di un edificio) vengono integrati in piattaforme di supervisione centralizzate. In emergenza, la localizzazione dell’evento può essere correlata alle telecamere dell’area interessata, mentre l’impianto EVAC attiva i messaggi vocali e il controllo accessi provvede, ove previsto, allo sblocco dei varchi lungo le vie di fuga.

Le architetture IP aprono opportunità per telediagnostica, manutenzione programmata e gestione centralizzata di patrimoni distribuiti. L’integrazione richiede però rigore: il dialogo tra sistemi IRAI ed EVAC di produttori diversi necessita di interfacce idonee, supervisionate e documentate, basate su contatti supervisionati, moduli I/O o protocolli dedicati.

La connessione degli impianti di sicurezza alle reti LAN impone inoltre architetture protette, segmentazione, controllo degli accessi e procedure di manutenzione coerenti con il ruolo critico dei sistemi coinvolti. Servono quindi figure professionali con competenze trasversali, tra prevenzione incendi, elettroacustica, supervisione e reti.
